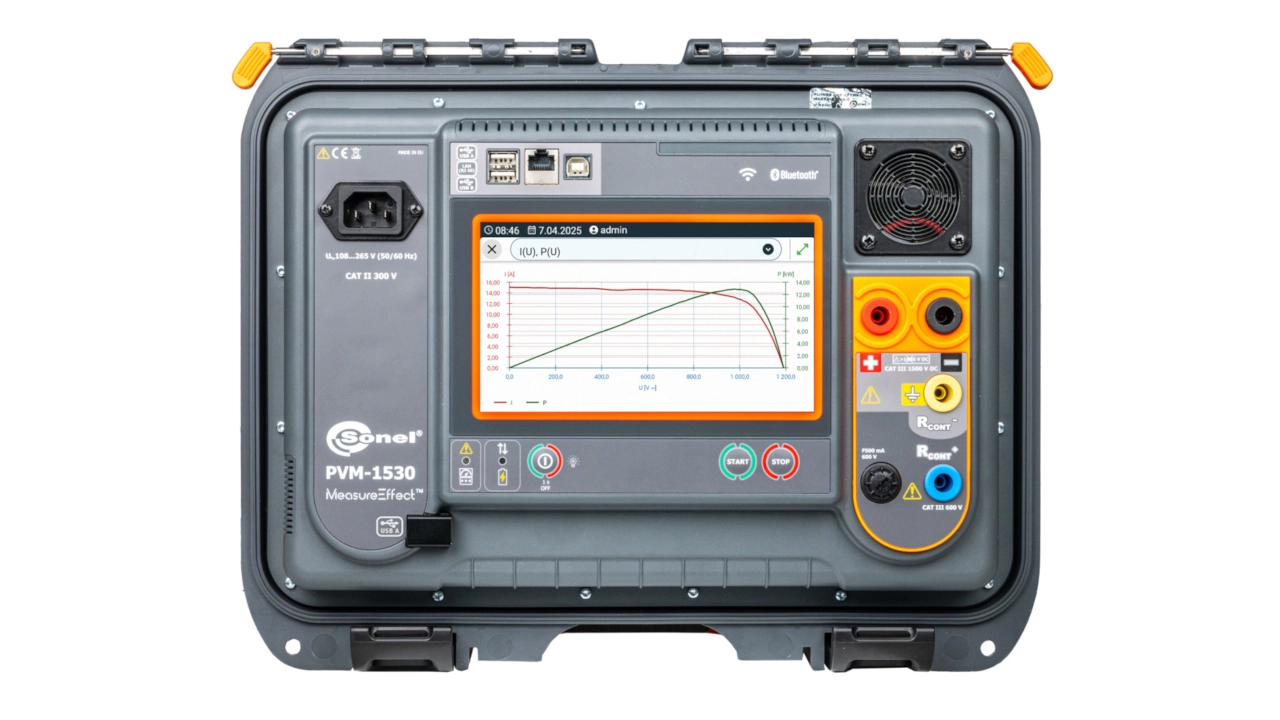

Sonel PVM-1530 Pro miernik PV do 1500 V

Opis

Do czego nadaje się PVM-1530 Pro?

PVM-1530 to wielofunkcyjny miernik do pomiarów na farmach fotowoltaicznych. Jest przeznaczony do badań zgodnie z EN 62446-1 i może wspierać pomiary modułów PV, stringów oraz diagnostykę usterek.

Do głównych zadań pomiarowych należą: napięcie obwodu otwartego, prąd zwarciowy, rezystancja izolacji po stronie DC i AC, ciągłość przewodów ochronnych i połączeń wyrównawczych, krzywa I-V oraz pomiary prądu i mocy przy użyciu cęgów CMP-1015-PV.

Dla zespołów O&M szczególnie ważne jest, aby miernik, pomiar irradiancji i temperatury za pomocą IRM-1 oraz MeasureEffect działały jako spójny system. Dopiero wtedy powstają nie tylko wartości pomiarowe, ale użyteczne struktury danych i wiarygodne raporty.

Chmura MeasureEffect

PVM-1530 Pro pokazuje pełną wartość w workflow programowym

Miernik jest częścią platformy Sonel MeasureEffect™. Dla zespołów O&M istotna jest więc nie tylko obsługa urządzenia, ale także struktura projektu, zapis danych, zarządzanie danymi, prowadzenie pracy z urządzeniem i raportowanie w chmurze.

Zobacz MeasureEffect Zobacz szkolenie

Funkcje pomiarowe

Co można zmierzyć za pomocą PVM-1530 Pro

Poniższe zestawienie podsumowuje najważniejsze funkcje pomiarowe z karty katalogowej i instrukcji obsługi oraz porządkuje je pod kątem zastosowań O&M.

Krzywa I-V i P-V	Pomiar krzywej i przeliczenie wartości do warunków STC
Napięcie obwodu otwartego PV U_OC	Napięcie obwodu otwartego modułu PV lub łańcucha modułów do 1500 V DC
Napięcie AC	Napięcie True RMS sieci AC do 1000 V wraz z pomiarem częstotliwości
Prąd zwarciowy I_SC	Prąd zwarciowy modułu PV lub łańcucha modułów do 40 A DC
Rezystancja izolacji PV	R_ISO+ i R_ISO- po stronie DC przy 250, 500, 1000 lub 1500 V DC
Rezystancja izolacji AC	Rezystancja izolacji po stronie AC przy 250, 500 lub 1000 V DC
Ciągłość R_CONT	Przewód ochronny i połączenia wyrównawcze prądem pomiarowym ±200 mA
Prąd i moc robocza	Prąd i moc robocza DC/AC w połączeniu z CMP-1015-PV
Testy diod	Test diod bypass i diod blokujących przy 1000 lub 1500 V DC
Parametry środowiskowe	Irradiancja, temperatura modułu i otoczenia, nachylenie i orientacja przez IRM-1

Zestaw PVM-1530 Pro

Miernik, pomiar irradiancji i cęgi prądowe w jednym zestawie

Zestaw Pro łączy PVM-1530 z IRM-1 i CMP-1015-PV. Dzięki temu proces pomiarowy nie ogranicza się wyłącznie do wartości elektrycznych, ale może uwzględniać również parametry środowiskowe oraz pomiary prądu i mocy roboczej.

PVM-1530

Główny miernik do badań kategorii 1, krzywej I-V, pomiaru izolacji, ciągłości, napięcia obwodu otwartego, prądu zwarciowego i zarządzania danymi.

IRM-1

Miernik irradiancji i temperatury do przeliczenia STC, temperatury modułu i otoczenia, nachylenia, orientacji oraz synchronizacji danych reSYNC.

CMP-1015-PV

Cęgi pomiarowe do pomiarów prądu i mocy roboczej po stronie DC i AC we współpracy z PVM-1530.

Dane techniczne

Najważniejsze dane techniczne w skrócie

Najważniejsze dane techniczne pokazują, gdzie Sonel PVM-1530 Pro jest istotny w O&M farm fotowoltaicznych: pomiary PV do 1500 V DC, prąd zwarciowy i pomiar izolacji, ciągłość, wartości mocy, odporna obudowa oraz interfejsy do transferu danych, komunikacji z IRM-1 i cyfrowego przetwarzania w procesie raportowania.

Model	Sonel PVM-1530 Pro
Indeks	WMPLPVM1530PRO
Kategoria urządzenia	Miernik instalacji fotowoltaicznych do 1500 V DC
Napięcie DC	0,0 V do 1500,0 V; rozdzielczość 0,1 V; dokładność ±(0,5 % wsk. + 2 cyfry)
Napięcie AC True RMS	0,0 V do 1000,0 V; rozdzielczość 0,1 V; dokładność ±(2 % wsk. + 6 cyfr)
Częstotliwość	10,0 Hz do 100,0 Hz; rozdzielczość 0,1 Hz
Prąd zwarciowy I_SC	do 30,00 A przy 1500 V DC; do 40,00 A przy 1000 V DC
Rezystancja izolacji PV DC	Napięcie probiercze 250 / 500 / 1000 / 1500 V; 250 kΩ do 500 MΩ zgodnie z EN IEC 61557-2
Rezystancja izolacji AC	Napięcie probiercze 250 / 500 / 1000 V; zależnie od napięcia probierczego do 200 MΩ, 500 MΩ lub 1,000 GΩ
Ciągłość R_CONT	0,10 Ω do 1999 Ω prądem pomiarowym ±200 mA zgodnie z EN IEC 61557-4
Moc czynna	0,0 kW do 999,0 kW
Kategoria pomiarowa	Stringi: CAT III 1500 V DC; R_CONT: CAT III 600 V
Stopień ochrony obudowy	obudowa zamknięta IP65; obudowa otwarta IP40
Zasilanie	zasilanie sieciowe oraz akumulator Li-Ion 7,2 V / 9,8 Ah
Pamięć	9999 wpisów
Transfer danych	USB, RJ-45, Bluetooth, Wi-Fi; komunikacja bezprzewodowa z IRM-1
Wymiary / masa	390 × 308 × 172 mm; ok. 8,8 kg
Temperatura pracy	-10 °C do +45 °C

Dane & komunikacja

Od miernika do uporządkowanej analizy

PVM-1530 Pro jest zaprojektowany pod cyfrowy proces pomiaru i raportowania. Kluczowe jest, aby zespół terenowy, biuro, chmura i raportowanie pracowały według jasno zdefiniowanego workflow - szczególnie w połączeniu z MeasureEffect.

Wi-Fi & MeasureEffect

Przez Wi-Fi PVM-1530 Pro pozostaje połączony i zsynchronizowany z chmurą MeasureEffect. Dane pomiarowe, struktura projektu i inne informacje mogą być włączone w cyfrowy workflow.

Bluetooth do CMP-1015-PV

Bluetooth służy w szczególności do połączenia z cęgami CMP-1015-PV. Dzięki temu prąd roboczy i wartości mocy mogą zostać włączone w proces pomiarowy.

reSYNC z IRM-1

Jeżeli połączenie z IRM-1 zostanie przerwane podczas pomiaru, parametry środowiskowe mogą zostać uzupełnione po przywróceniu połączenia i przeliczone do warunków STC.

Ujednolicone interfejsy

PVM-1530 Pro jest wyposażony w ujednolicony system interfejsów Sonel. USB i RJ-45 umożliwiają późniejszą rozbudowę oraz elastyczną integrację z innymi środowiskami pracy przez odpowiednie adaptery.

Normy & zgodność

Klasyfikacja normatywna PVM-1530 Pro

Sonel PVM-1530 Pro jest przeznaczony do badań PV, pomiarów krzywej I-V, pomiarów izolacji i testów ciągłości w środowisku instalacji PV przyłączonych do sieci. Dla zespołów O&M istotna jest nie tylko lista norm, ale również to, jak pomiar, dokumentacja, przeliczenie STC i raportowanie zostaną wdrożone w konkretnym procesie farmy fotowoltaicznej.

Badania PV & krzywa

PVM-1530 Pro wspiera zadania pomiarowe w kontekście EN 62446-1 dotyczącej dokumentacji, badań odbiorczych i inspekcji systemów PV przyłączonych do sieci. Dla pomiarów krzywej I-V i przeliczenia STC istotne są EN 61829 oraz EN IEC 60891.

Bezpieczeństwo pomiarów & badania elektryczne

Dla pomiaru izolacji, ciągłości i bezpieczeństwa elektrycznego kluczowe są normy z rodzin IEC 61557 i IEC 61010. W praktycznym zastosowaniu kategoria pomiarowa, poziom napięcia, przewody pomiarowe, akcesoria i procedura dopuszczenia muszą pasować do danego punktu pomiarowego.

CE, EMC & komunikacja radiowa

Klasyfikacja CE obejmuje wymagania dyrektywy niskonapięciowej, dyrektywy EMC i dyrektywy radiowej. W codziennej pracy O&M szczególnie ważne jest, aby miernik, komunikacja z IRM-1, transfer danych i workflow programowy były niezawodnie włączone do dokumentacji projektu.

Pliki do pobrania

Dokumenty dla PVM-1530 Pro

PDF Instrukcja obsługi Obsługa, bezpieczeństwo, transfer danych i dane techniczne PDF Karta katalogowa Funkcje, mierzone wartości, specyfikacje i warianty zestawu PDF Deklaracja zgodności Deklaracja zgodności UE producenta dla PVM-1530

Oprogramowanie & raportowanie

MeasureEffect jako centralny element workflow

PVM-1530 Pro nie powinien być oceniany wyłącznie przez zakresy pomiarowe. W codziennym O&M decydujące jest to, jak dane są zapisywane, zarządzane, sprawdzane i przenoszone do raportów.

Chmura MeasureEffect

Struktura projektu, zarządzanie danymi, prowadzenie pracy z urządzeniem i logika raportowania wokół PVM-1530 Pro oraz pomiarów na farmie PV.

Szkolenie PVM-1530 Pro

Dla zespołów, które chcą używać miernika, IRM-1, CMP-1015-PV i MeasureEffect w praktycznym procesie terenowym i raportowym.

Rollout

Dla firm, które chcą wdrożyć miernik, oprogramowanie, strukturę danych, szkolenie i raportowanie jako wspólny proces pracy w zespole.

Klasyfikacja

Kiedy PVM-1530 Pro może dobrze pasować - i kiedy warto sprawdzić wcześniej

Decyzję o wyborze miernika PV zawsze należy rozpatrywać w powiązaniu z zadaniami pomiarowymi, strukturą zespołu, zarządzaniem danymi i raportowaniem.

Może dobrze pasować, jeśli …

twój zespół musi wykonywać pomiary PV do 1500 V DC w środowisku utility-scale.
badania kategorii 1 i pomiary krzywej I-V mają być ujęte w jednym systemie.
istotne jest przeliczenie STC z irradiancją i temperaturą.
dane pomiarowe mają być nie tylko zarejestrowane, ale uporządkowane, zarządzane i przygotowane do raportowania.

Sprawdź wcześniej, jeśli …

nie ma jeszcze jednolitej struktury instalacji, stringów lub danych.
z miernikiem i chmurą ma pracować kilku techników o różnym poziomie doświadczenia.
istniejące wymagania raportowe operatora, asset managera lub klienta znacznie się różnią.
wdrożenie obejmuje także akcesoria, szkolenie, wsparcie i Operational Readiness.

Kolejne kroki

Od miernika do produktywnego procesu pomiarowego

Zakup lub użycie PVM-1530 Pro to tylko część rozwiązania. Kluczowe jest, aby twój zespół opanował pomiar, oprogramowanie, dane i raportowanie jako powtarzalny proces.

Assessment

Dla zespołów, które przed zakupem lub wdrożeniem chcą sprawdzić, czy PVM-1530 Pro, MeasureEffect i wymagania raportowe pasują do ich procesu O&M.

Szkolenie PVM-1530 Pro

Dla techników i liderów zespołów, którzy chcą praktycznie używać miernika, IRM-1, CMP-1015-PV i MeasureEffect oraz prawidłowo przetwarzać dane.

Operational Readiness

Dla zespołów, które po szkoleniu lub rolloucie potrzebują bieżącego wsparcia, przeglądów raportów, onboardingu i dopracowania procesu.

Porównanie dla technicznych decydentów O&M

Porównaj mierniki PV do 1500 V w uporządkowany sposób

Skorzystaj ze strony porównawczej, aby ocenić zakres pomiarowy, funkcje pomiarowe, oprogramowanie, obsługę danych i zdolność raportowania różnych rozwiązań pomiarowych PV w praktycznym zastosowaniu na farmie.

Przejdź do porównania

FAQ

Częste pytania o PVM-1530 Pro

Poniższe pytania pomagają ocenić, kiedy Sonel PVM-1530 Pro jest użyteczny w O&M farm fotowoltaicznych oraz jaką rolę w praktyce operacyjnej odgrywają pomiary, IRM-1, MeasureEffect, struktura danych i raportowanie.

Czy PVM-1530 Pro nadaje się do pomiarów do 1500 V DC?

Tak. Sonel PVM-1530 Pro jest przeznaczony do pomiarów PV do 1500 V DC, dlatego jest szczególnie istotny dla instalacji PV utility-scale, gdzie trzeba badać stringi i struktury instalacji o wysokich napięciach DC.

W praktycznym zastosowaniu decydujące jest jednak nie tylko maksymalne napięcie, ale cały proces pomiarowy: zadanie pomiarowe, kategoria pomiarowa, akcesoria, dopuszczenie do pracy, struktura danych i późniejsza dokumentacja muszą pasować do konkretnej farmy fotowoltaicznej.

Jakie zadania pomiarowe obejmuje PVM-1530 Pro?

PVM-1530 Pro wspiera kluczowe zadania pomiarowe PV, takie jak napięcie obwodu otwartego, prąd zwarciowy, pomiar izolacji, test ciągłości, wartości mocy i pomiar krzywej I-V.

W kontekście O&M ważne jest, aby nie traktować tych pomiarów oddzielnie. Dopiero czysta struktura projektu, jednoznaczne przypisanie punktów pomiarowych, parametry środowiskowe i przejrzyste raportowanie sprawiają, że dane pomiarowe są naprawdę użyteczne w eksploatacji.

Jaką rolę odgrywa MeasureEffect?

MeasureEffect jest istotny dla cyfrowego workflow wokół danych pomiarowych, struktury projektu, zapisu danych, analizy i raportowania. Oprogramowanie jest więc ważną częścią całego procesu pomiarowego - nie tylko dodatkiem do miernika.

sunparq analizuje MeasureEffect razem z praktyką pomiarową, zarządzaniem danymi i logiką raportowania. Celem jest to, aby dane pomiarowe były rejestrowane w uporządkowany sposób, poprawnie zapisywane i później przejrzyście wykorzystywane w raportach.

Czym różni się zestaw Pro od samego PVM-1530?

Zestaw Pro łączy PVM-1530 z IRM-1 i CMP-1015-PV. Dzięki temu do workflow pomiarowego można włączyć nie tylko elektryczne pomiary PV, lecz także parametry środowiskowe do przeliczenia STC oraz wartości prądu i mocy roboczej.

Dla zespołów O&M ten związek jest szczególnie ważny, ponieważ jakość wyników pomiarów silnie zależy od tego, czy miernik, irradiancja, temperatura, pomiar prądu, odniesienie czasowe i przypisanie danych zostaną poprawnie połączone.

Czy PVM-1530 Pro jest wyłącznie miernikiem odbiorczym?

Nie. PVM-1530 Pro może być istotny przy uruchomieniach i odbiorach, ale jest również interesujący dla badań okresowych, diagnostyki usterek, oceny performance i dokumentacji technicznej w bieżącej eksploatacji O&M.

Decydujące jest to, jakie zadania pomiarowe występują regularnie oraz jak wyniki są następnie analizowane, dokumentowane i komunikowane do EPC, asset managera lub wewnętrznych zespołów technicznych.

Czy sunparq oferuje szkolenie z PVM-1530 Pro?

Tak. Szkolenie obejmuje nie tylko obsługę miernika, ale także praktykę pomiarową, typowe błędy, wykorzystanie IRM-1, MeasureEffect, strukturę danych, analizę i raportowanie.

Celem jest przekształcenie wiedzy produktowej w praktyczny proces O&M. Dlatego szkolenie nie wyjaśnia tylko, który przycisk nacisnąć, ale także jak przygotować, wykonać, przesłać, sprawdzić pomiary i przekształcić je w przejrzyste raporty.

Jak sunparq wspiera wdrożenie?

sunparq może wspierać użycie PVM-1530 Pro przez Assessment, Rollout, szkolenie, Operational Readiness lub Critical Support. Chodzi o cały proces pomiarowy - od zadań pomiarowych i akcesoriów przez strukturę MeasureEffect po przeglądy raportów i wsparcie w bieżącej eksploatacji.

Tak jak wszystkie elementy sunparq, również to wsparcie realizowane jest w pełni zdalnie i online. Dzięki temu wdrożenie pozostaje efektywne kosztowo, oszczędza czas podróży i zasoby, a jednocześnie pracuje się na konkretnych zadaniach pomiarowych, danych i procesach O&M danego zespołu.
