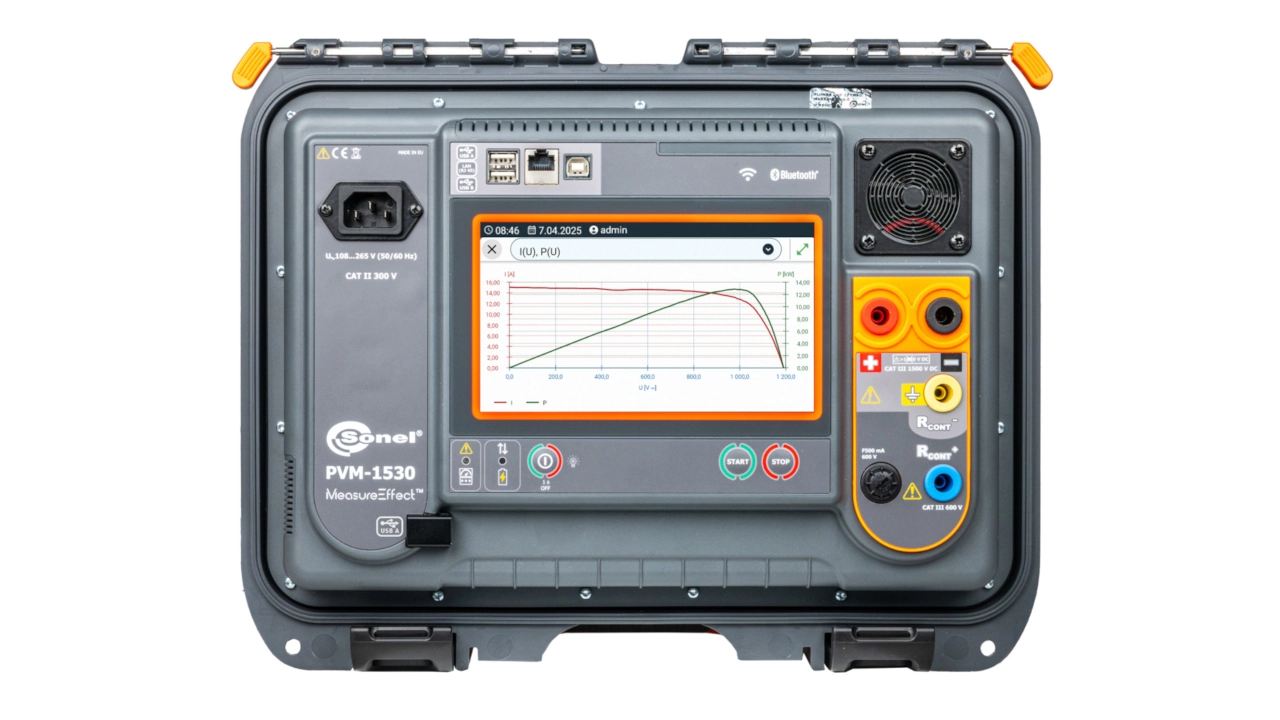

Sonel PVM-1530 Pro PV-Messgerät bis 1500 V

Das Sonel PVM-1530 Pro ist ein professionelles PV-Messgerät für Photovoltaikanlagen bis 1500 V DC. Es unterstützt Kategorie-1-Prüfungen nach DIN EN 62446-1 sowie die Messung der I-U- und P-U-Kennlinie für Kategorie 2.

Im sunparq-Kontext wird das Gerät nicht isoliert betrachtet: Entscheidend ist, wie PVM-1530 Pro, IRM-1, CMP-1015-PV, MeasureEffect-Cloud, Datenstruktur und Reporting zu einem wiederholbaren O&M-Messprozess verbunden werden.

Messgerät besprechen PV-Messgeräte vergleichen
  • für PV-Messungen in Utility-Scale-Solarparks bis 1500 V DC
  • Pro-Set mit PVM-1530, IRM-1 und CMP-1015-PV
  • MeasureEffect-Workflow für Messung, Datenverwaltung und Reporting

Beschreibung

Wofür eignet sich das PVM-1530 Pro?

Das PVM-1530 ist ein multifunktionales Messgerät für die Messung von Solarparks. Es ist für Prüfungen nach DIN EN 62446-1 ausgelegt und kann Messungen an PV-Modulen, Strings und Fehlersuche unterstützen.

Zu den zentralen Messaufgaben gehören Leerlaufspannung, Kurzschlussstrom, Isolationswiderstand auf DC- und AC-Seite, Durchgängigkeit von Schutz- und Potentialausgleichsleitern, I-U-Kennlinie sowie Messungen von Strom und Leistung mit dem Zangenmessgerät CMP-1015-PV.

Für O&M-Teams ist besonders wichtig, dass Messgerät, Einstrahlungs- und Temperaturmessung mit IRM-1 sowie MeasureEffect sauber zusammenspielen. Nur dann entstehen nicht nur Messwerte, sondern verwertbare Datenstrukturen und belastbare Reports.

MeasureEffect-Cloud

Das PVM-1530 Pro entfaltet seinen Nutzen im Software-Workflow

Das Messgerät ist Teil der Sonel MeasureEffect™-Plattform. Für O&M-Teams ist deshalb nicht nur die Gerätebedienung relevant, sondern auch Projektstruktur, Datenspeicherung, Datenverwaltung, Geräteführung und Reporting in der Cloud.

MeasureEffect ansehen Schulung ansehen

Messfunktionen

Was mit dem PVM-1530 Pro gemessen werden kann

Die folgende Übersicht fasst die zentralen Messfunktionen aus Datenblatt und Bedienungsanleitung zusammen und ordnet sie für den O&M-Einsatz ein.

I-U- und P-U-Kennlinie Messung der Kennlinie und Umrechnung der Werte auf STC-Bedingungen
PV-Leerlaufspannung UOC Leerlaufspannung eines PV-Moduls oder einer Modulkette bis 1500 V DC
AC-Spannung True-RMS-Spannung eines AC-Netzes bis 1000 V inkl. Frequenzmessung
Kurzschlussstrom ISC Kurzschlussstrom eines PV-Moduls oder einer Modulkette bis 40 A DC
PV-Isolationswiderstand RISO+ und RISO- auf DC-Seite mit 250, 500, 1000 oder 1500 V DC
AC-Isolationswiderstand Isolationswiderstand auf AC-Seite mit 250, 500 oder 1000 V DC
Durchgängigkeit RCONT Schutzleiter und Potentialausgleich mit ±200 mA Messstrom
Betriebsstrom und -leistung DC-/AC-Betriebsstrom und -leistung in Verbindung mit CMP-1015-PV
Diodentests Bypass-Diodentest und Sperrdiodentest mit 1000 oder 1500 V DC
Umweltparameter Einstrahlung, Modul- und Umgebungstemperatur, Neigung und Ausrichtung über IRM-1

PVM-1530 Pro Set

Messgerät, Einstrahlungsmessung und Stromzange im Set

Das Pro-Set kombiniert das PVM-1530 mit IRM-1 und CMP-1015-PV. Dadurch wird der Messprozess nicht nur auf elektrische Werte reduziert, sondern kann auch Umweltparameter und Betriebsstrom- und -leistungsmessungen einbeziehen.

PVM-1530

Hauptmessgerät für Kategorie-1-Prüfungen, I-U-Kennlinie, Isolationsmessung, Durchgängigkeit, Leerlaufspannung, Kurzschlussstrom und Datenverwaltung.

IRM-1

Einstrahlungs- und Temperaturmessgerät für STC-Umrechnung, Modul- und Umgebungstemperatur, Neigung, Ausrichtung sowie reSYNC-Datensynchronisierung.

CMP-1015-PV

Zangenmessgerät für Betriebsstrom und Leistungsmessungen auf DC- und AC-Seite im Zusammenspiel mit dem PVM-1530.

Technische Daten

Wichtige technische Daten im Überblick

Die wichtigsten technischen Daten zeigen, wofür der Sonel PVM-1530 Pro im Solarpark-O&M relevant ist: PV-Messungen bis 1500 V DC, Kurzschlussstrom- und Isolationsmessung, Durchgängigkeit, Leistungswerte, robuste Schutzart sowie Schnittstellen für Datenübertragung, IRM-1-Kommunikation und digitale Weiterverarbeitung im Reportingprozess.

Modell Sonel PVM-1530 Pro
Index WMDEPVM1530PRO
Gerätekategorie Messgerät für Photovoltaikanlagen bis 1500 V DC
DC-Spannung 0,0 V bis 1500,0 V; Auflösung 0,1 V; Genauigkeit ±(0,5 % v.Mw. + 2 Digits)
AC True RMS Spannung 0,0 V bis 1000,0 V; Auflösung 0,1 V; Genauigkeit ±(2 % v.Mw. + 6 Digits)
Frequenz 10,0 Hz bis 100,0 Hz; Auflösung 0,1 Hz
Kurzschlussstrom ISC bis 30,00 A bei 1500 V DC; bis 40,00 A bei 1000 V DC
PV-Isolationswiderstand DC Prüfspannung 250 / 500 / 1000 / 1500 V; 250 kΩ bis 500 MΩ gemäß EN IEC 61557-2
Isolationswiderstand AC Prüfspannung 250 / 500 / 1000 V; abhängig von Prüfspannung bis 200 MΩ, 500 MΩ oder 1,000 GΩ
Durchgängigkeit RCONT 0,10 Ω bis 1999 Ω mit ±200 mA Messstrom gemäß EN IEC 61557-4
Wirkleistung 0,0 kW bis 999,0 kW
Messkategorie Strings: CAT III 1500 V DC; RCONT: CAT III 600 V
Gehäuseschutz geschlossenes Gehäuse IP65; offenes Gehäuse IP40
Stromversorgung Netzversorgung und Li-Ion-Akku 7,2 V / 9,8 Ah
Speicher 9999 Einträge
Datenübertragung USB, RJ-45, Bluetooth, Wi-Fi; drahtlose Kommunikation mit IRM-1
Abmessungen / Gewicht 390 × 308 × 172 mm; ca. 8,8 kg
Betriebstemperatur -10 °C bis +45 °C

Daten & Kommunikation

Vom Messgerät zur strukturierten Auswertung

Das PVM-1530 Pro ist für einen digitalen Mess- und Reportingprozess ausgelegt. Entscheidend ist, dass Feldteam, Büro, Cloud und Reporting auf einem klar definierten Workflow arbeiten - insbesondere in Verbindung mit MeasureEffect.

WLAN & MeasureEffect

Über WLAN bleibt das PVM-1530 Pro mit der MeasureEffect-Cloud verbunden und synchronisiert. Messdaten, Projektstruktur und weitere Informationen können so in den digitalen Workflow eingebunden werden.

Bluetooth zu CMP-1015-PV

Bluetooth dient insbesondere zur Verbindung mit dem Zangenmessgerät CMP-1015-PV. Dadurch können Betriebsstrom und Leistungswerte in den Messprozess eingebunden werden.

reSYNC mit IRM-1

Wenn die Verbindung zum IRM-1 während der Messung unterbrochen wird, können Umweltparameter nach Wiederherstellung der Verbindung ergänzt und auf STC-Bedingungen umgerechnet werden.

Einheitliche Schnittstellen

Das PVM-1530 Pro kommt mit dem vereinheitlichten Sonel-Schnittstellen-Interface. USB und RJ-45 ermöglichen über passende Adapter eine spätere Erweiterbarkeit und flexible Einbindung in weitere Arbeitsumgebungen.

Normen & Konformität

Normative Einordnung des PVM-1530 Pro

Der Sonel PVM-1530 Pro ist für PV-Prüfungen, I-U-Kennlinienmessungen, Isolationsmessungen und Durchgängigkeitsprüfungen im Umfeld netzgekoppelter PV-Anlagen ausgelegt. Für O&M-Teams ist dabei nicht nur die Normliste relevant, sondern auch die Frage, wie Messung, Dokumentation, STC-Umrechnung und Reporting im konkreten Solarpark-Prozess umgesetzt werden.

PV-Prüfung & Kennlinie

Der PVM-1530 Pro unterstützt Prüfaufgaben im Kontext von DIN EN 62446-1 für Dokumentation, Inbetriebnahmeprüfung und Inspektion netzgekoppelter PV-Systeme. Für I-U-Kennlinienmessungen und STC-Umrechnung sind EN 61829 und EN IEC 60891 relevant.

Messsicherheit & elektrische Prüfungen

Für Isolationsmessung, Durchgängigkeit und elektrische Sicherheit sind Normen aus der IEC-61557- und IEC-61010-Familie maßgeblich. Im praktischen Einsatz müssen Messkategorie, Spannungsebene, Messleitungen, Zubehör und Freigabeprozess zum jeweiligen Messpunkt passen.

CE, EMV & Funkkommunikation

Die CE-Einordnung umfasst Anforderungen aus Niederspannungsrichtlinie, EMV-Richtlinie und Funkanlagenrichtlinie. Für den O&M-Alltag ist besonders wichtig, dass Messgerät, IRM-1-Kommunikation, Datenübertragung und Software-Workflow zuverlässig in die Projektdokumentation eingebunden werden.

Downloads

Dokumente zum PVM-1530 Pro

PDF Bedienungsanleitung Bedienung, Sicherheit, Datenübertragung und technische Daten PDF Datenblatt Eigenschaften, gemessene Werte, Spezifikationen und Set-Varianten PDF Konformitätserklärung EU-Konformitätserklärung des Herstellers für PVM-1530

Software & Reporting

MeasureEffect als zentrales Element des Workflows

Das PVM-1530 Pro sollte nicht nur über Messbereiche bewertet werden. Für den O&M-Alltag ist entscheidend, wie Daten gespeichert, verwaltet, geprüft und in Reports überführt werden.

MeasureEffect-Cloud

Projektstruktur, Datenverwaltung, Geräteführung und Reportinglogik rund um das PVM-1530 Pro und die Messungen im Solarpark.

MeasureEffect

Schulung PVM-1530 Pro

Für Teams, die Messgerät, IRM-1, CMP-1015-PV und MeasureEffect in einem anwendbaren Feld- und Reportingprozess nutzen möchten.

Schulung

Rollout

Für Unternehmen, die Messgerät, Software, Datenstruktur, Schulung und Reporting als gemeinsamen Arbeitsprozess im Team einführen möchten.

Rollout

Einordnung

Wann das PVM-1530 Pro gut passen kann - und wann vorher geprüft werden sollte

Die Entscheidung für ein PV-Messgerät sollte immer im Zusammenhang mit Messaufgaben, Teamstruktur, Datenmanagement und Reporting betrachtet werden.

Kann gut passen, wenn …

  • dein Team PV-Messungen bis 1500 V DC im Utility-Scale-Umfeld durchführen muss.
  • Kategorie-1-Prüfungen und I-U-Kennlinienmessungen in einem System abgebildet werden sollen.
  • STC-Umrechnung mit Einstrahlung und Temperatur relevant ist.
  • Messdaten nicht nur erfasst, sondern strukturiert verwaltet und reportfähig gemacht werden sollen.

Vorher prüfen, wenn …

  • noch keine einheitliche Anlagen-, String- oder Datenstruktur vorhanden ist.
  • mehrere Techniker mit unterschiedlicher Erfahrung mit Messgerät und Cloud arbeiten sollen.
  • bestehende Reporting-Anforderungen von Betreiber, Asset Manager oder Kunde stark variieren.
  • die Einführung auch Zubehör, Schulung, Support und Operational Readiness betrifft.

Nächste Schritte

Vom Messgerät zum produktiven Messprozess

Der Kauf oder Einsatz des PVM-1530 Pro ist nur ein Teil der Lösung. Entscheidend ist, dass dein Team Messung, Software, Daten und Reporting als wiederholbaren Prozess beherrscht.

Assessment

Für Teams, die vor Beschaffung oder Einführung klären möchten, ob PVM-1530 Pro, MeasureEffect und Reportinganforderungen zum eigenen O&M-Prozess passen.

Assessment

PVM-1530 Pro Schulung

Für Techniker und Teamleiter, die Messgerät, IRM-1, CMP-1015-PV und MeasureEffect praxisnah einsetzen und Daten richtig weiterverarbeiten möchten.

Schulung

Operational Readiness

Für Teams, die nach Schulung oder Rollout laufenden Support, Report Reviews, Onboarding und Prozessnachschärfung benötigen.

Operational Readiness

Vergleich für technische O&M-Entscheider

PV-Messgeräte bis 1500 V strukturiert vergleichen

Nutze die Vergleichsseite, um Messbereich, Messfunktionen, Software, Datenhandling und Reporting-Fähigkeit verschiedener PV-Messlösungen für den praktischen Einsatz im Solarpark einzuordnen.

Zum Vergleich

FAQ

Häufige Fragen zum PVM-1530 Pro

Die folgenden Fragen helfen bei der Einordnung, wann der Sonel PVM-1530 Pro im Solarpark-O&M sinnvoll ist und welche Rolle Messpraxis, IRM-1, MeasureEffect, Datenstruktur und Reporting im operativen Einsatz spielen.

Ist das PVM-1530 Pro für Messungen bis 1500 V DC geeignet?

Ja. Der Sonel PVM-1530 Pro ist für PV-Messungen bis 1500 V DC ausgelegt und damit besonders relevant für Utility-Scale-PV-Anlagen, bei denen String- und Anlagenstrukturen mit hohen DC-Spannungen geprüft werden müssen.

Entscheidend ist im praktischen Einsatz jedoch nicht nur die maximale Spannung, sondern der gesamte Messprozess: Messaufgabe, Messkategorie, Zubehör, Sicherheitsfreigabe, Datenstruktur und spätere Dokumentation müssen zum konkreten Solarpark passen.

Welche Messaufgaben deckt das PVM-1530 Pro ab?

Das PVM-1530 Pro unterstützt zentrale PV-Messaufgaben wie Leerlaufspannung, Kurzschlussstrom, Isolationsmessung, Durchgängigkeitsprüfung, Leistungswerte und I-U-Kennlinienmessung.

Im O&M-Kontext ist wichtig, diese Messungen nicht isoliert zu betrachten. Erst durch saubere Projektstruktur, eindeutige Zuordnung der Messpunkte, Umweltparameter und nachvollziehbares Reporting werden die Messdaten im Betrieb wirklich nutzbar.

Welche Rolle spielt MeasureEffect?

MeasureEffect ist für den digitalen Workflow rund um Messdaten, Projektstruktur, Datenspeicherung, Auswertung und Reporting relevant. Damit ist die Software ein wichtiger Bestandteil des gesamten Messprozesses - nicht nur eine Ergänzung zum Messgerät.

sunparq betrachtet MeasureEffect deshalb im Zusammenhang mit Messpraxis, Datenmanagement und Reportlogik. Ziel ist, dass Messdaten strukturiert erfasst, sauber abgelegt und später nachvollziehbar in Berichten verwendet werden können.

Was unterscheidet das Pro-Set vom reinen PVM-1530?

Das Pro-Set kombiniert den PVM-1530 mit IRM-1 und CMP-1015-PV. Dadurch können neben den elektrischen PV-Messungen auch Umweltparameter für die STC-Umrechnung sowie Betriebsstrom- und Leistungswerte in den Messworkflow einbezogen werden.

Für O&M-Teams ist dieser Zusammenhang besonders wichtig, weil die Qualität der Messergebnisse stark davon abhängt, ob Messgerät, Einstrahlung, Temperatur, Strommessung, Zeitbezug und Datenzuordnung sauber zusammengeführt werden.

Ist das PVM-1530 Pro ein reines Inbetriebnahmegerät?

Nein. Das PVM-1530 Pro kann zwar für Inbetriebnahme- und Abnahmeprüfungen relevant sein, ist aber auch für wiederkehrende Prüfungen, Fehlersuche, Performance-Einordnung und technische Dokumentation im laufenden O&M-Betrieb interessant.

Entscheidend ist, welche Messaufgaben regelmäßig anfallen und wie die Ergebnisse anschließend ausgewertet, dokumentiert und gegenüber EPC, Asset Manager oder internen technischen Teams kommuniziert werden.

Bietet sunparq Schulung für das PVM-1530 Pro an?

Ja. Die Schulung behandelt nicht nur die Bedienung des Messgeräts, sondern auch Messpraxis, typische Fehler, IRM-1-Einsatz, MeasureEffect, Datenstruktur, Auswertung und Reporting.

Ziel ist, dass aus Produktwissen ein anwendbarer O&M-Prozess entsteht. Deshalb wird nicht nur erklärt, welche Taste gedrückt wird, sondern wie Messungen vorbereitet, durchgeführt, übertragen, geprüft und in nachvollziehbare Reports überführt werden.

Wie unterstützt sunparq bei der Einführung?

sunparq kann den Einsatz des PVM-1530 Pro über Assessment, Rollout, Schulung, Operational Readiness oder Critical Support begleiten. Dabei geht es um den gesamten Messprozess - von Messaufgaben und Zubehör über MeasureEffect-Struktur bis zu Report Reviews und Support im laufenden Betrieb.

Wie alle sunparq-Elemente erfolgt auch die Begleitung vollständig remote und online. Das hält die Einführung kosteneffektiv, spart Reisezeiten und schont Ressourcen, während trotzdem mit den konkreten Messaufgaben, Daten und O&M-Prozessen des Teams gearbeitet wird.
