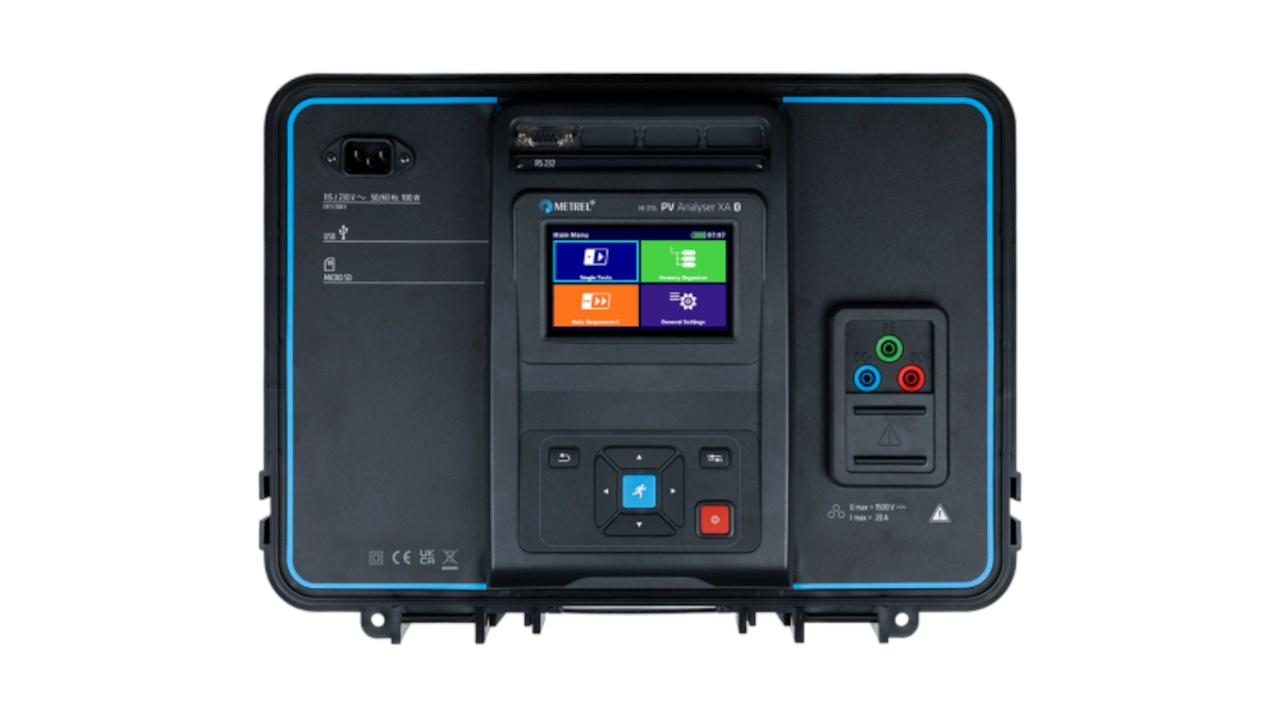

Metrel MI 3116 PV Analyser XA miernik PV do 1500 V

Metrel MI 3116 PV Analyser XA to zaawansowany miernik PV dla dużych instalacji fotowoltaicznych do 1500 V DC. Łączy pomiar izolacji, pomiar charakterystyki I/U, testy UOC/ISC, pomiar ciągłości oraz rejestrację parametrów środowiskowych w jednym workflow PV.

Dla zespołów O&M urządzenie jest szczególnie interesujące wtedy, gdy pomiary, baza modułów PV, zdalny pomiar warunków środowiskowych, obliczenia STC, struktura pamięci i raportowanie mają być czysto włączone w powtarzalny proces pomiarowy.

Omów miernik Porównaj mierniki PV

dla instalacji PV utility-scale do 1500 V DC
charakterystyka I/U do 1500 V / 40 A / 48 kW
zdalna jednostka Wi-Fi do pomiaru irradiancji i temperatury ogniwa

Opis

Do czego nadaje się MI 3116 PV Analyser XA?

MI 3116 PV Analyser XA jest przeznaczony do testów dużych instalacji PV 1500 V, odbiorów, kontroli okresowych, utrzymania ruchu, diagnostyki usterek i przygotowania raportów. Obsługuje testy zgodnie z EN 62446 oraz pomiary zgodnie z IEC 61829 i korekty STC zgodnie z IEC 60891.

Do kluczowych funkcji pomiarowych należą pomiar rezystancji izolacji stringów PV, pomiar UOC/ISC, pomiar charakterystyki I/U, pomiar ciągłości 200 mA, kontrola polaryzacji oraz rejestracja irradiancji i temperatury modułu PV za pomocą jednostki zdalnej.

W operacyjnym zastosowaniu na farmie fotowoltaicznej ważny jest nie tylko zakres pomiarowy. Decydujące jest to, czy zespoły O&M korzystają z bazy modułów PV, Auto Sequences, struktury pamięci, zdalnego pomiaru środowiskowego i tworzenia raportów w jednolity sposób.

Funkcje pomiarowe

Pomiary PV dla instalacji 1500 V

MI 3116 PV Analyser XA jest przeznaczony do pomiarów PV przy wysokich napięciach i prądach. Dla zespołów O&M istotne jest określenie, które pomiary staną się powtarzalnym standardowym procesem.

UOC / ISC

Pomiar napięcia obwodu otwartego i prądu zwarciowego stringów PV. Zakres pomiaru napięcia sięga 1699 V DC, a zastosowanie jest przewidziane dla systemów PV do 1500 V DC.

Charakterystyka I/U

Pomiar charakterystyki I/U do 1500 V, 40 A i 48 kW. Charakterystyka może być oceniana liczbowo i graficznie oraz służy do diagnostyki i oceny stringów PV.

Rezystancja izolacji

Pomiary RISO-PV z napięciami testowymi do 1500 V DC. Wyniki mogą być używane dla Roc+, Roc- i Roc oraz są częścią kontroli bezpieczeństwa PV.

Ciągłość 200 mA

Pomiar R-low prądem pomiarowym co najmniej 200 mA do sprawdzania przewodów ochronnych i połączeń wyrównawczych.

Parametry środowiskowe

Irradiancja i temperatura modułu PV są rejestrowane przez jednostkę zdalną oraz akcesoria, takie jak ogniwo referencyjne i sonda temperatury. Dane te są kluczowe dla obliczeń STC i oceny.

Auto Sequences

Auto Sequences mogą prowadzić procedury testowe i standaryzować pomiary. Przed użyciem zespół powinien określić, które sekwencje są obowiązkowe dla konkretnych instalacji i zadań pomiarowych.

Zastosowanie O&M

Od miernika do wiarygodnego procesu pomiarowego

MI 3116 PV Analyser XA ma szeroki zakres techniczny. Aby w codziennym O&M uzyskać użyteczne wyniki, proces pomiarowy, struktura danych i raportowanie muszą być dobrze przygotowane.

Strategia pomiarowa

Które stringi, sub-arraye lub obszary instalacji są mierzone, kiedy i w jakim zakresie testów?

Baza modułów PV

Dane modułów PV wpływają na wartości STC, porównanie z wartościami docelowymi i ocenę. Błędne lub niepełne dane modułów mogą utrudnić interpretację.

Pomiar zdalny

A 1785 PV Remote WL rejestruje parametry środowiskowe. Pozycjonowanie, synchronizacja i przypisanie do pomiaru powinny być jasno uregulowane w procesie.

Raportowanie

Miernik I/U, wartości STC, status pomiarów, workspaces i dane eksportowe muszą być zorganizowane tak, aby raporty były później możliwe do prześledzenia i porównywalne.

Dane & komunikacja

Interfejsy dla danych pomiarowych, jednostki zdalnej i workflow PC

MI 3116 PV Analyser XA łączy lokalną pamięć, komunikację z PC oraz bezprzewodową komunikację z jednostką zdalną. Przed rolloutem zespół powinien ustalić obowiązującą ścieżkę danych.

USB & RS232

Instrukcja obsługi opisuje komunikację USB i RS232 z komputerem. Te interfejsy są istotne dla transferu danych, workflow software i integracji technicznej.

Wi-Fi Remote WL

Wi-Fi jest używane do komunikacji między urządzeniem głównym a A 1785 PV Remote WL. Dzięki temu irradiancja i temperatura ogniwa mogą być rejestrowane i przypisywane podczas pomiaru.

Bluetooth

Urządzenie posiada Bluetooth v4.2 BR/EDR i BLE. W procesie zespołu powinno być jasne, czy i do czego Bluetooth będzie używany w konkretnym setupie.

microSD & pamięć

Urządzenie główne posiada slot microSD. Obsługiwane są karty microSD do 512 GB. Proces zapisu i eksportu powinien być zdefiniowany w zespole O&M.

Dane techniczne

Kluczowe dane MI 3116 PV Analyser XA

Najważniejsze dane techniczne pokazują, do czego Metrel MI 3116 PV Analyser XA jest istotny w O&M farm fotowoltaicznych: pomiary PV do 1500 V DC, wysokie zakresy prądowe, pomiar charakterystyki I/U, ocena STC, bezprzewodowa rejestracja parametrów środowiskowych i cyfrowe przetwarzanie w Metrel ES Manager.

Napięcie systemu PV	do 1500 V DC
Zakres pomiaru napięcia	20,0 … 199,9 V DC / 200 … 1699 V DC
Zakres pomiaru prądu PV	0,10 … 39,99 A DC
Zakres pomiaru mocy PV	0,2 W … 48,0 kW
Charakterystyka I/U	1500 V / 40 A / 48 kW
Rezystancja izolacji	Roc+, Roc-, Roc; zakresy pomiarowe do 999 MΩ
Napięcia testowe izolacji	250 V, 500 V, 1000 V i 1500 V DC
Pomiar ciągłości	200 mA, zakres pomiarowy do 1999 Ω
Irradiancja	0 … 999 W/m² / 1,00 … 1,75 kW/m² z A 1834
Temperatura	-10,0 … 85,0 °C z A 1833
Wyświetlacz	4,3" kolorowy TFT, 480 × 272 piksele, ekran dotykowy
Stopień ochrony urządzenia głównego	IP54 przy zamkniętej pokrywie / IP40 przy otwartej pokrywie
Pamięć	slot microSD do 512 GB
Komunikacja	RS232, USB 2.0 Type-B, Bluetooth v4.2, Wi-Fi
Wymiary / masa	Urządzenie główne ok. 420 × 180 × 330 mm / 6,8 kg

Normy & granice zastosowania

Dla testów PV, dokumentacji i pomiaru charakterystyki I/U

MI 3116 PV Analyser XA jest zaprojektowany pod kątem istotnych norm PV i instalacji elektrycznych. Przed pomiarami w terenie trzeba znać ograniczenia zastosowania i wskazówki bezpieczeństwa z instrukcji obsługi.

EN 62446-1 / EN 62446-2

Wymagania dotyczące testowania, dokumentacji i utrzymania systemów PV podłączonych do sieci. MI 3116 wspiera między innymi IEC 62446 Autotest oraz procedury Auto Sequence.

IEC 61829 & IEC 60891

IEC 61829 opisuje pomiar charakterystyk prądowo-napięciowych w terenie. IEC 60891 jest istotna dla korekt temperatury i irradiancji zmierzonych charakterystyk I/U.

EN 61557 & EN 61010

Istotne normy bezpieczeństwa i urządzeń pomiarowych dla bezpieczeństwa elektrycznego, obwodów pomiarowych i testowych oraz środków ochronnych w systemach niskiego napięcia.

Downloads

Dokumenty do Metrel MI 3116 PV Analyser XA

Tutaj znajdziesz kartę katalogową Metrel MI 3116 PV Analyser XA do technicznej klasyfikacji, funkcji pomiarowych, akcesoriów i przygotowania praktycznego zastosowania w O&M farm fotowoltaicznych.

PDF Karta katalogowa Właściwości, funkcje pomiarowe, dane techniczne i przegląd akcesoriów

Set & akcesoria

Co obejmuje standardowy zestaw

Standardowy zestaw MI 3116 zawiera oprócz urządzenia głównego także jednostkę zdalną, ogniwo referencyjne, czujnik temperatury, przewody pomiarowe, akcesoria i dostęp do software. Konkretna konfiguracja może różnić się w zależności od kraju i oferty.

Główne komponenty

MI 3116 PV Analyser XA, A 1785 PV Remote WL, ogniwo referencyjne PV, czujnik temperatury PV, uchwyty do mocowania akcesoriów i certyfikaty kalibracji.

Przewody pomiarowe

Przewody testowe MC4 dla 1500 V, kolorowe przewody pomiarowe, przewód 50 m na bębnie, krokodylek, sondy pomiarowe i kabel USB.

Software & dokumentacja

Metrel ES Manager, instrukcja obsługi, quick guide, karta microSD, elementy zasilania oraz torba transportowa.

Porównanie dla technicznych decydentów O&M

Porównaj mierniki PV do 1500 V w uporządkowany sposób

Skorzystaj ze strony porównawczej, aby ocenić zakres pomiarowy, funkcje, software, obsługę danych i możliwości raportowania różnych rozwiązań pomiarowych PV w praktycznym zastosowaniu na farmie fotowoltaicznej.

Przejdź do porównania

Wsparcie sunparq

Urządzenie takie jak MI 3116 PV wymaga jasnego procesu rollout

Zakres funkcji technicznych jest duży. Aby zespoły O&M korzystały z niego niezawodnie, szkolenie, struktura danych, Auto Sequences, workflow software i review raportów powinny zostać wprowadzone razem.

Assessment

Sprawdza, czy MI 3116 PV Analyser XA pasuje do zadania pomiarowego, struktury zespołu, środowiska software i wymagań raportowych.

Rollout

Wprowadza w zespole urządzenie, akcesoria, jednostkę zdalną, software, strukturę danych i proces pomiarowy.

Operational Readiness

Wspiera twój zespół po wdrożeniu poprzez support, review raportów, onboarding i dopracowanie procesu.

FAQ

Najczęstsze pytania o Metrel MI 3116 PV Analyser XA

Czy MI 3116 PV Analyser XA nadaje się do farm PV 1500 V?

Tak, urządzenie jest przeznaczone do systemów PV do 1500 V DC. Według karty katalogowej obsługuje także pomiary charakterystyki I/U do 1500 V, 40 A i 48 kW. W terenie trzeba przestrzegać ograniczeń zastosowania opisanych w instrukcji obsługi.

Jaką rolę pełni A 1785 PV Remote WL?

Jednostka zdalna służy do bezprzewodowej rejestracji i przypisania parametrów środowiskowych, takich jak irradiancja i temperatura ogniwa. Te wartości są kluczowe dla obliczeń STC i oceny charakterystyki I/U.

Jakie software jest używane do danych i raportów?

MI 3116 jest używany z Metrel ES Manager, czyli MESM. Software wspiera struktury pomiarowe, upload i download danych, analizę krzywych I/U, bazę modułów PV i profesjonalne tworzenie raportów.

Czy urządzenie jest przeznaczone tylko do pojedynczych pomiarów?

Nie. Oprócz pojedynczych testów urządzenie wspiera Auto Sequences, Memory Organizer, workspaces i pomiary grupowane. Dla zespołów O&M sensowne jest zdefiniowanie tej struktury przed użyciem.

Czy sunparq może wprowadzić MI 3116 do procesu O&M?

Tak. sunparq może wesprzeć assessment, rollout, szkolenie, strukturę danych, review raportów i Operational Readiness wokół praktycznego zastosowania w zespole O&M.
