PV-Messgerät · 1500 V DC · Metrel ES Manager

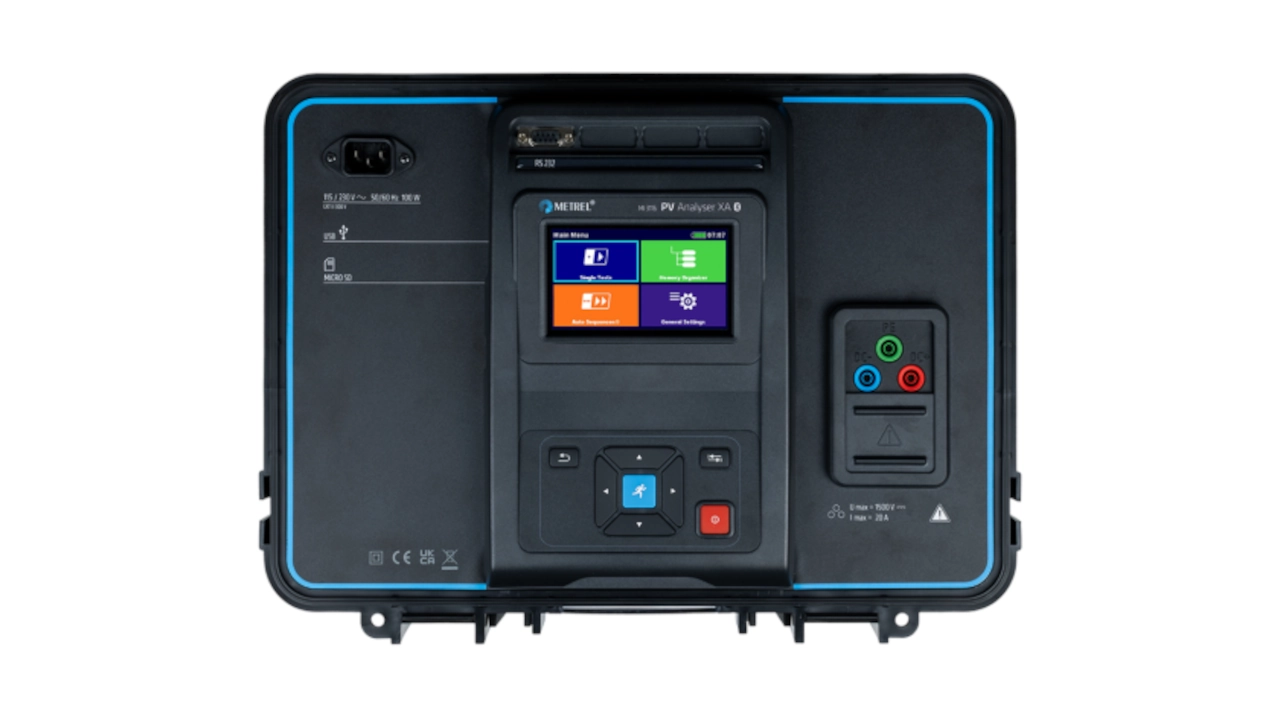

Metrel MI 3116 PV Analyser XA PV-Messgerät bis 1500 V

Der Metrel MI 3116 PV Analyser XA ist ein leistungsfähiges PV-Messgerät für PV-Großanlagen bis 1500 V DC. Es kombiniert Isolationsmessung, I/U-Kennlinienmessung, UOC/ISC-Prüfung, Durchgangsmessung und Umweltparameter-Erfassung in einem PV-Workflow.

Für O&M-Teams ist das Gerät vor allem dann interessant, wenn Messungen, PV-Moduldatenbank, Remote-Umweltmessung, STC-Berechnung, Speicherstruktur und Reporting sauber in einen wiederholbaren Messprozess eingebunden werden sollen.

Messgerät besprechen PV-Messgeräte vergleichen
  • für Utility-Scale-PV-Anlagen bis 1500 V DC
  • I/U-Kennlinie bis 1500 V / 40 A / 48 kW
  • Wi-Fi Remote-Einheit für Einstrahlung und Zelltemperatur

Beschreibung

Wofür eignet sich der MI 3116 PV Analyser XA?

Der MI 3116 PV Analyser XA ist für Prüfungen großer 1500-V-PV-Anlagen, Erstprüfungen, Wiederholungsprüfungen, Wartung, Fehlersuche und Report-Erstellung ausgelegt. Er unterstützt Prüfungen nach EN 62446 sowie Messungen nach IEC 61829 und STC-Korrekturen nach IEC 60891.

Zu den zentralen Messfunktionen gehören Isolationswiderstand an PV-Strings, UOC/ISC-Messung, I/U-Kennlinienmessung, 200-mA-Durchgangsmessung, Polaritätsprüfung sowie die Erfassung von Einstrahlung und PV-Modultemperatur über die Remote-Einheit.

Für den operativen Einsatz im Solarpark ist nicht nur der Messbereich relevant. Entscheidend ist, ob O&M-Teams die PV-Moduldatenbank, Auto Sequences, Speicherstruktur, Remote-Umweltmessung und Report-Erstellung einheitlich nutzen.

Messfunktionen

PV-Messungen für 1500-V-Anlagen

Der MI 3116 PV Analyser XA ist auf PV-Messungen mit hohen Spannungen und Strömen ausgelegt. Für O&M-Teams ist relevant, welche Messungen als wiederholbarer Standardprozess definiert werden.

UOC / ISC

Messung von Leerlaufspannung und Kurzschlussstrom an PV-Strings. Der Spannungsmessbereich reicht bis 1699 V DC, der Einsatz ist für PV-Systeme bis 1500 V DC vorgesehen.

I/U-Kennlinie

I/U-Kennlinienmessung bis 1500 V, 40 A und 48 kW. Die Kennlinie kann numerisch und grafisch ausgewertet werden und dient der Diagnose und Bewertung von PV-Strings.

Isolationswiderstand

RISO-PV-Messungen mit Prüfspannungen bis 1500 V DC. Die Ergebnisse können für Roc+, Roc- und Roc genutzt werden und sind Teil der PV-Sicherheitsprüfung.

200-mA-Durchgang

R-low-Messung mit mindestens 200 mA Messstrom zur Prüfung von Schutzleiter- und Potentialausgleichsverbindungen.

Umweltparameter

Einstrahlung und PV-Modultemperatur werden über die Remote-Einheit und Zubehör wie Referenzzelle und Temperaturfühler erfasst. Diese Daten sind für STC-Berechnung und Bewertung entscheidend.

Auto Sequences

Auto Sequences können Prüfabläufe führen und Messungen standardisieren. Für Teams ist vorab zu definieren, welche Sequenzen für welche Anlagen- und Messaufgaben verbindlich genutzt werden.

O&M-Einsatz

Vom Messgerät zum belastbaren Messprozess

Der MI 3116 PV Analyser XA ist technisch umfangreich. Damit daraus im O&M-Alltag verwertbare Ergebnisse entstehen, müssen Messablauf, Datenstruktur und Reporting sauber vorbereitet werden.

Messstrategie

Welche Strings, Sub-Arrays oder Anlagenbereiche werden wann und mit welchem Prüfumfang gemessen?

PV-Moduldatenbank

PV-Moduldaten beeinflussen STC-Werte, Sollwertvergleich und Auswertung. Falsche oder unvollständige Moduldaten können die Interpretation erschweren.

Remote-Messung

Die A 1785 PV Remote WL erfasst Umweltparameter. Positionierung, Synchronisation und Zuordnung zur Messung sollten im Prozess klar geregelt sein.

Reporting

I/U-Messgerät, STC-Werte, Messstatus, Workspaces und Exportdaten müssen so organisiert werden, dass Reports später nachvollziehbar und vergleichbar sind.

Daten & Kommunikation

Schnittstellen für Messdaten, Remote-Einheit und PC-Workflow

Der MI 3116 PV Analyser XA kombiniert lokale Speicherung, PC-Kommunikation und drahtlose Kommunikation mit der Remote-Einheit. Für Teams sollte der verbindliche Datenpfad vor dem Rollout festgelegt werden.

USB & RS232

Die Bedienungsanleitung beschreibt USB- und RS232-Kommunikation mit dem PC. Diese Schnittstellen sind relevant für Datenübertragung, Softwareworkflow und technische Integration.

Wi-Fi Remote WL

Wi-Fi wird für die Kommunikation zwischen Hauptgerät und A 1785 PV Remote WL genutzt. Dadurch können Einstrahlung und Zelltemperatur während der Messung erfasst und zugeordnet werden.

Bluetooth

Das Gerät verfügt über Bluetooth v4.2 BR/EDR und BLE. Im Teamprozess sollte klar sein, ob und wofür Bluetooth im konkreten Setup genutzt wird.

microSD & Speicher

Das Hauptgerät besitzt einen microSD-Kartenslot. Es werden microSD-Karten bis 512 GB unterstützt. Der Speicher- und Exportprozess sollte im O&M-Team definiert werden.

Technische Daten

Wichtige Eckdaten des MI 3116 PV Analyser XA

Die wichtigsten technischen Daten zeigen, wofür der Metrel MI 3116 PV Analyser XA im Solarpark-O&M relevant ist: PV-Messungen bis 1500 V DC, hohe Strommessbereiche, I-U-Kennlinienmessung, STC-Auswertung, drahtlose Erfassung von Umweltparametern und digitale Weiterverarbeitung über Metrel ES Manager.

PV-Systemspannung bis 1500 V DC
Spannungsmessbereich 20,0 … 199,9 V DC / 200 … 1699 V DC
Strommessbereich PV 0,10 … 39,99 A DC
Leistungsmessbereich PV 0,2 W … 48,0 kW
I/U-Kennlinie 1500 V / 40 A / 48 kW
Isolationswiderstand Roc+, Roc-, Roc; Messbereiche bis 999 MΩ
Isolations-Prüfspannungen 250 V, 500 V, 1000 V und 1500 V DC
Durchgangsmessung 200 mA, Messbereich bis 1999 Ω
Einstrahlung 0 … 999 W/m² / 1,00 … 1,75 kW/m² mit A 1834
Temperatur -10,0 … 85,0 °C mit A 1833
Display 4,3" Farb-TFT, 480 × 272 Pixel, Touchscreen
Schutzart Hauptgerät IP54 bei geschlossenem Deckel / IP40 bei offenem Deckel
Speicher microSD-Kartenslot bis 512 GB
Kommunikation RS232, USB 2.0 Type-B, Bluetooth v4.2, Wi-Fi
Abmessungen / Gewicht Hauptgerät ca. 420 × 180 × 330 mm / 6,8 kg

Normen & Einsatzgrenzen

Für PV-Prüfung, Dokumentation und I-U-Kennlinienmessung

Der MI 3116 PV Analyser XA ist für relevante PV- und Elektroinstallationsnormen ausgelegt. Einsatzgrenzen und Sicherheitshinweise aus der Bedienungsanleitung müssen vor Messungen im Feld bekannt sein.

EN 62446-1 / EN 62446-2

Anforderungen an Prüfung, Dokumentation und Wartung netzgekoppelter PV-Systeme. Der MI 3116 unterstützt unter anderem IEC 62446 Autotest und Auto-Sequenz-Abläufe.

IEC 61829 & IEC 60891

IEC 61829 beschreibt die Vor-Ort-Messung von Strom-Spannungs-Kennlinien. IEC 60891 ist relevant für Temperatur- und Einstrahlungskorrekturen gemessener I/U-Kennlinien.

EN 61557 & EN 61010

Relevante Sicherheits- und Prüfgerätenormen für elektrische Sicherheit, Mess- und Prüfkreise sowie Schutzmaßnahmen in Niederspannungssystemen.

Downloads

Dokumente zum Metrel MI 3116 PV Analyser XA

Hier findest du das Datenblatt zum Metrel MI 3116 PV Analyser XA für technische Einordnung, Messfunktionen, Zubehör und Vorbereitung des praktischen Einsatzes im Solarpark-O&M.

PDF Datenblatt Eigenschaften, Messfunktionen, technische Daten und Zubehörübersicht

Set & Zubehör

Was zum Standardset gehört

Das MI-3116-Standardset enthält neben dem Hauptgerät auch Remote-Einheit, Referenzzelle, Temperaturfühler, Messleitungen, Zubehör und Softwarezugang. Die konkrete Zusammenstellung kann je nach Land und Angebot abweichen.

Hauptkomponenten

MI 3116 PV Analyser XA, A 1785 PV Remote WL, PV-Referenzzelle, PV-Temperaturfühler, Klemmen zur Zubehörbefestigung und Kalibrierzertifikate.

Messleitungen

MC4-Testleitungen für 1500 V, farbige Messleitungen, 50-m-Leitung auf Kabeltrommel, Krokodilklemme, Prüfspitzen und USB-Kabel.

Software & Dokumentation

Metrel ES Manager, Bedienungsanleitung, Quick Guide, MicroSD-Karte, Netz- und Versorgungskomponenten sowie Transporttasche.

Vergleich für technische O&M-Entscheider

PV-Messgeräte bis 1500 V strukturiert vergleichen

Nutze die Vergleichsseite, um Messbereich, Messfunktionen, Software, Datenhandling und Reporting-Fähigkeit verschiedener PV-Messlösungen für den praktischen Einsatz im Solarpark einzuordnen.

Zum Vergleich

sunparq Unterstützung

Ein Gerät wie der MI 3116 PV braucht einen klaren Rollout-Prozess

Der technische Funktionsumfang ist hoch. Damit O&M-Teams ihn zuverlässig nutzen, sollten Schulung, Datenstruktur, Auto Sequences, Softwareworkflow und Report Review gemeinsam eingeführt werden.

Assessment

Klärt, ob der MI 3116 PV Analyser XA zur Messaufgabe, Teamstruktur, Softwarelandschaft und Reportinganforderung passt.

Assessment

Rollout

Führt Gerät, Zubehör, Remote-Einheit, Software, Datenstruktur und Messprozess im Team ein.

Rollout

Operational Readiness

Begleitet dein Team nach Einführung mit Support, Report Reviews, Onboarding und Prozessnachschärfung.

Operational Readiness

FAQ

Häufige Fragen zum Metrel MI 3116 PV Analyser XA

Ist der MI 3116 PV Analyser XA für 1500-V-Solarparks geeignet?

Ja, das Gerät ist für PV-Systeme bis 1500 V DC ausgelegt. Laut Datenblatt unterstützt es außerdem I/U-Kennlinienmessungen bis 1500 V, 40 A und 48 kW. Die Einsatzgrenzen der Bedienungsanleitung müssen im Feld beachtet werden.

Welche Rolle spielt die A 1785 PV Remote WL?

Die Remote-Einheit dient zur drahtlosen Erfassung und Zuordnung von Umweltparametern wie Einstrahlung und Zelltemperatur. Diese Werte sind für STC-Berechnung und Auswertung der I/U-Kennlinie wesentlich.

Welche Software wird für Daten und Reports verwendet?

Der MI 3116 wird mit Metrel ES Manager bzw. MESM eingesetzt. Die Software unterstützt Messstrukturen, Upload und Download von Daten, I/U-Kurvenanalyse, PV-Moduldatenbank und professionelle Report-Erstellung.

Ist das Gerät nur für Einzelmessungen gedacht?

Nein. Neben Einzeltests unterstützt das Gerät Auto Sequences, Memory Organizer, Workspaces und gruppierte Messungen. Für O&M-Teams ist es sinnvoll, diese Struktur vor dem Einsatz zu definieren.
