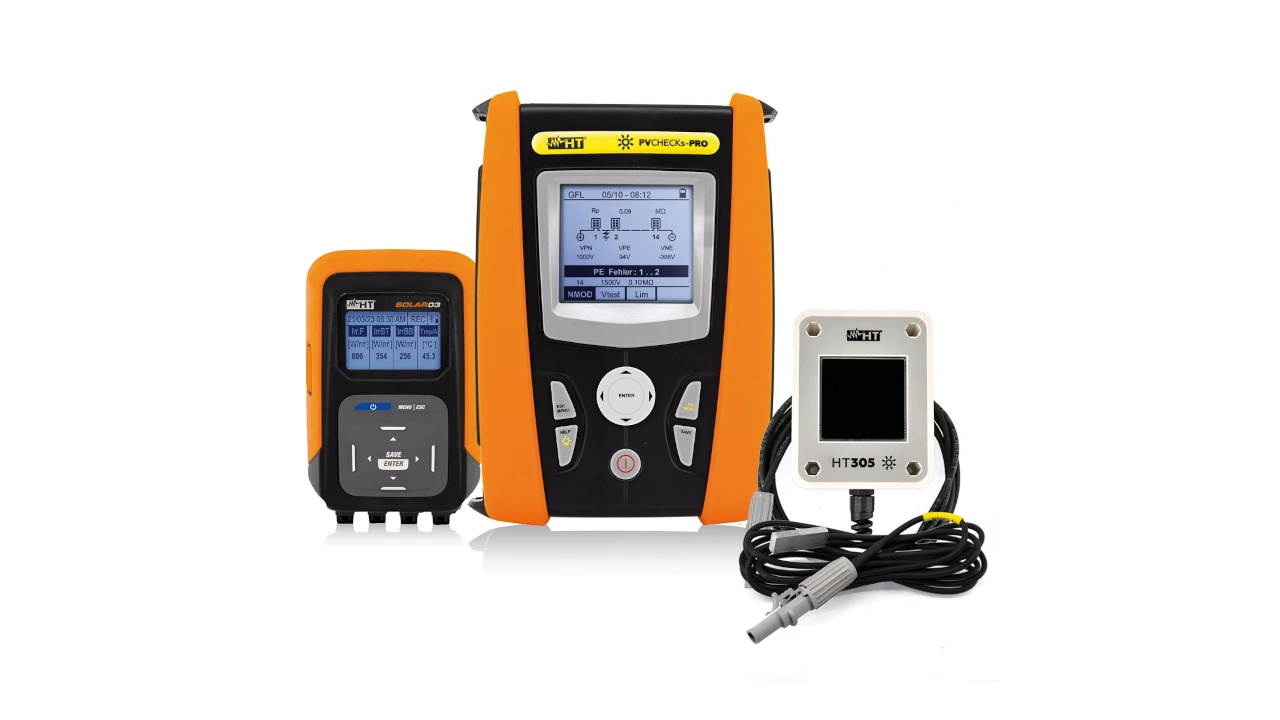

HT PVCHECKs ProPlus miernik PV do 1500 V

HT PVCHECKs ProPlus bazuje na PVCHECKs-PRO i jest przeznaczony jako tester uruchomieniowy dla systemów PV do 1500 V DC i 40 A. Koncentruje się na testach bezpieczeństwa, pomiarze izolacji, napięciu obwodu otwartego, prądzie zwarciowym, ciągłości przewodu ochronnego oraz sprawdzaniu polaryzacji.

W połączeniu z SOLAR03, celą referencyjną HT305 i czujnikiem temperatury PT305 można włączyć do procesu pomiarowego irradiancję, temperaturę modułu i temperaturę otoczenia. Dla zespołów technicznych kluczowe jest, czy funkcje pomiarowe, akcesoria, struktura pamięci i workflow TOPVIEW są jasno zdefiniowane przed rozpoczęciem pracy w terenie.

Omów miernik Porównaj mierniki PV

testy uruchomieniowe PV do 1500 V DC i 40 A
funkcja GFL do lokalizowania problemów z izolacją w stringu
jednostka zdalna SOLAR03 z Bluetooth BLE dla parametrów środowiskowych

Opis

Do czego nadaje się HT PVCHECKs ProPlus?

PVCHECKs-PRO jest przeznaczony do elektrycznych testów bezpieczeństwa i zadań commissioningowych na instalacjach PV do 1500 V DC. Typowe zastosowania to pierwsze pomiary, pomiary okresowe, utrzymanie, diagnostyka usterek oraz dokumentacja testów zgodnie z IEC/EN 62446-1.

W codziennym O&M urządzenie jest szczególnie interesujące dla zespołów, które muszą efektywnie sprawdzać wiele stringów: napięcie obwodu otwartego, prąd zwarciowy, rezystancję izolacji, ciągłość przewodu ochronnego i polaryzację można ująć w kompaktowym procesie pracy. Funkcja GFL dodatkowo wspiera zawężenie miejsca uszkodzenia izolacji w stringu.

Do stabilnego wdrożenia sama obsługa urządzenia nie wystarczy. Przed użyciem należy ustalić zadania pomiarowe, akcesoria SOLAR03, strukturę modułów i stringów, wewnętrzne przechowywanie danych, logikę raportów oraz odpowiedzialności w zespole.

Funkcje pomiarowe

Jakie testy obejmuje PVCHECKs ProPlus?

Funkcje pomiarowe HT PVCHECKs ProPlus są szczególnie istotne dla procesów commissioningowych i utrzymaniowych: podstawowe testy elektryczne, pomiar izolacji, ciągłość, Voc/Isc, funkcja GFL oraz integracja danych o irradiancji i temperaturze. Dla zespołów O&M należy wcześniej wyjaśnić, jak przebieg pomiaru, wartości graniczne, transfer danych i dokumentacja zostaną włączone do konkretnego procesu terenowego i raportowego.

Voc i Isc

Pomiar napięcia obwodu otwartego modułów i stringów PV do 1500 V oraz pomiar prądu zwarciowego do 40 A w ramach testów PV.

Pomiar izolacji

Pomiar izolacji modułów, stringów i pól PV napięciami testowymi 250 V, 500 V, 1000 V i 1500 V DC. Obsługiwane są także PI i DAR.

RPE i polaryzacja

Ciągłość przewodu ochronnego prądem 200 mA oraz sprawdzenie polaryzacji należą do centralnych testów bezpieczeństwa w workflow commissioningowym.

GFL Ground Fault Locator

Funkcja GFL wspiera lokalizację uszkodzeń izolacji w obrębie stringu i może przyspieszyć diagnostykę w terenie.

Moduły monofacial i bifacial

Workflow obsługuje testy modułów jednostronnych i bifacjalnych. Dla pomiarów bifacjalnych trzeba starannie przygotować odpowiednie akcesoria i parametryzację.

Środowisko OPT / MLPE

Funkcja OPT jest przewidziana do pomiarów izolacji w stringach z urządzeniami MLPE, takimi jak optymalizatory i RSD. Konkretny stan funkcji należy zawsze porównać z firmware i dopuszczeniem producenta.

SOLAR03 · HT305 · PT305

Prawidłowe włączenie parametrów środowiskowych do workflow PV

Do oceny pomiarów PV sama wartość elektryczna często nie wystarcza. Irradiancja, temperatura modułu i temperatura otoczenia muszą być rejestrowane w sposób możliwy do prześledzenia i przypisane do właściwego momentu pomiaru.

Jednostka zdalna SOLAR03

SOLAR03 to jednostka zdalna do irradiancji, temperatury i nachylenia. Połączenie z PVCHECKs-PRO odbywa się przez Bluetooth BLE.

Cela referencyjna HT305

HT305 służy do pomiaru irradiancji i przechowuje wewnętrznie parametry kalibracyjne. W workflow ProPlus ważne jest poprawne przypisanie odpowiedniej celi do konkretnego układu pomiarowego.

Czujnik temperatury PT305

PT305 jest używany do pomiaru temperatury ogniwa lub modułu. Bez prawidłowego przypisania temperatury wartości STC i porównywalność tracą znaczenie.

Dane techniczne

Najważniejsze dane HT PVCHECKs ProPlus

Najważniejsze dane techniczne pokazują, gdzie HT PVCHECKs ProPlus jest istotny w commissioning i utrzymaniu PV: testy do 1500 V DC, zakresy pomiarowe do 40 A, pomiar izolacji i ciągłości, automatyczne procedury testowe, funkcja GFL oraz włączenie danych o irradiancji i temperaturze do procesu dokumentacji.

Urządzenie / kod	HT PVCHECKs-PRO, HV00PVPR
Napięcie systemu PV	do 1500 V DC
Prąd zwarciowy PV	do 40 A DC
DMM napięcie DC	3 V do 1500 V; rozdzielczość 1 V
DMM napięcie AC TRMS	3 V do 1000 V; zakres częstotliwości 42,5 Hz do 69 Hz
Pomiar izolacji	250 / 500 / 1000 / 1500 V DC; tryb dual i timer
Ciągłość RPE	0,00 Ω do 1999 Ω; prąd testowy >200 mA DC do 5 Ω
Funkcja IVCK	Voc / Isc na modułach i stringach PV z wartościami OPC i STC
Pamięć	maks. 999 testów; wewnętrzna baza modułów PV do 64 modułów
Interfejsy	Wi-Fi, Bluetooth BLE do SOLAR03, port optyczny/USB do PC
Wyświetlacz	LCD 240 × 240 px z podświetleniem
Kategoria pomiarowa	CAT III 1000 V AC, CAT III 1500 V DC względem ziemi
Stopień ochrony	IP40
Zasilanie	6 × AA alkaline 1,5 V lub 6 × AA NiMH 1,2 V
Wymiary / masa	235 × 165 × 75 mm; ok. 1,2 kg z bateriami

Dane & komunikacja

Od testu w terenie do użytecznej dokumentacji

PVCHECKs-PRO jest zaprojektowany do testów commissioningowych i prostej transmisji danych. W firmie powinno być jasne, który interfejs i jaka struktura software są obowiązującym standardem.

Wi-Fi & TOPVIEW

Zintegrowane połączenie Wi-Fi wspiera workflow z TOPVIEW. Przed rolloutem należy ustalić, kto synchronizuje dane, sprawdza je i zatwierdza raporty.

Bluetooth BLE do SOLAR03

SOLAR03 jest włączany przez Bluetooth BLE, aby przypisać parametry środowiskowe, takie jak irradiancja i temperatura, do procesu pomiarowego.

Optycznie / USB do PC

Do połączenia z PC i transferu danych przewidziana jest transmisja optyczna/USB. Należy to uwzględnić w wewnętrznej strukturze danych.

Baza modułów PV

Wewnętrzna baza modułów PV obsługuje do 64 modułów. Dla wartości STC i porównywalności parametry modułów muszą być starannie utrzymywane.

Normy & bezpieczeństwo

Normatywna klasyfikacja PVCHECKs ProPlus

Normatywna klasyfikacja HT PVCHECKs ProPlus jest szczególnie ważna dla commissioning, pomiarów okresowych i sekwencji testowych związanych z bezpieczeństwem w środowisku PV. Dla zespołów O&M liczy się nie tylko to, jakie normy są wspierane, ale też jak metody pomiarowe, wartości graniczne, dokumentacja i struktura raportu są włączone do konkretnego procesu testowego.

IEC/EN 62446-1

Podstawa dokumentacji, testów uruchomieniowych i inspekcji systemów PV podłączonych do sieci. PVCHECKs ProPlus jest przeznaczony do tych procesów.

EN 61557

Istotna seria norm dla bezpieczeństwa elektrycznego w systemach niskiego napięcia, między innymi dla pomiaru izolacji i ciągłości przewodu ochronnego.

CAT III 1500 V DC

Kategoria pomiarowa jest istotna dla bezpiecznego użycia w środowisku PV. Akcesoria pomiarowe, procedury pracy i kwalifikacje personelu muszą do niej pasować.

Zakres dostawy & akcesoria

Co obejmuje zakres ProPlus

Dla stabilnego wdrożenia w terenie znaczenie ma nie tylko urządzenie główne, lecz także akcesoria, przedłużenia, jednostka zdalna, cela referencyjna i czujnik temperatury.

Akcesoria standardowe

Typowe elementy to przewody pomiarowe, adaptery MC4/bananowe, optyczny kabel USB, paski transportowe, zestaw akumulatorów/baterii, ładowarka, twarda walizka, quickstart i raport kalibracji.

Akcesoria SOLAR03

SOLAR03, cela referencyjna HT305 i czujnik temperatury PT305 są istotne dla irradiancji, temperatury modułu lub ogniwa oraz oceny odniesionej do STC.

Proces terenowy

Przewody przedłużające, przewody pomiarowe MC4, mocowania i jasne odpowiedzialności decydują o tym, czy wielu techników może mierzyć i dokumentować w jednolity sposób.

Pobrania

Dokumenty do HT PVCHECKs ProPlus

Tutaj znajdziesz kluczowe dokumenty producenta do HT PVCHECKs ProPlus, przydatne do technicznej klasyfikacji, przygotowania pomiarów, bezpiecznego użytkowania i dokumentacji. W kontekście O&M dokumenty należy zawsze rozpatrywać razem z zadaniem pomiarowym, akcesoriami, workflow software i wymaganiami raportowymi.

PDF Instrukcja obsługi Obsługa, bezpieczeństwo, funkcje pomiarowe, GFL, OPT, IVCK i transfer danych PDF Karta katalogowa Dane techniczne, zakresy pomiarowe, interfejsy i normy

Porównanie dla technicznych decydentów O&M

Porównaj mierniki PV do 1500 V w uporządkowany sposób

Skorzystaj ze strony porównawczej, aby uporządkować zakres pomiarowy, funkcje pomiarowe, software, obsługę danych i możliwości raportowania różnych rozwiązań pomiarowych PV do praktycznego użycia na farmie fotowoltaicznej.

Przejdź do porównania

Wdrożenie w zespole

Jak sunparq wspiera użycie urządzenia

Urządzenie może technicznie pokrywać wiele zadań. Operacyjna wartość powstaje jednak dopiero wtedy, gdy zadania pomiarowe, akcesoria, struktura danych, software i raportowanie są wdrożone w jednolity sposób.

Assessment

Wyjaśnia, czy PVCHECKs ProPlus, SOLAR03 i akcesoria pasują do planowanego procesu pomiarowego i standardu raportowania.

Rollout

Wprowadza miernik, akcesoria, strukturę danych i raportowanie jako powtarzalny proces pracy dla zespołów O&M.

Operational Readiness

Wspiera twój zespół po wdrożeniu poprzez support, przeglądy raportów, onboarding i dopracowanie procesu.

FAQ

Częste pytania o PVCHECKs ProPlus

Poniższe pytania pomagają ocenić, kiedy PVCHECKs ProPlus może być sensownie używany w PV commissioning i utrzymaniu oraz jakie kwestie należy uwzględnić przy praktyce pomiarowej, SOLAR03, funkcji GFL, strukturze danych i raportowaniu.

Czy PVCHECKs ProPlus nadaje się do farm 1500 V?

Tak. PVCHECKs ProPlus jest pozycjonowany dla systemów PV do 1500 V DC i 40 A, dlatego jest istotny dla wielu zadań pomiarowych w nowoczesnych instalacjach PV.

Konkretny przypadek użycia trzeba jednak zawsze porównać ze strukturą instalacji, zadaniem pomiarowym, kategorią pomiarową, akcesoriami, wymaganiami bezpieczeństwa i aktualną dokumentacją producenta.

Dla jakich sytuacji O&M PVCHECKs ProPlus jest szczególnie odpowiedni?

PVCHECKs ProPlus jest szczególnie interesujący, gdy w centrum są procesy testowe dla commissioning, pomiarów okresowych, diagnostyki usterek i utrzymania.

Dla zespołów O&M ważne jest przy tym spojrzenie na cały przebieg: zadanie pomiarowe, wartości graniczne, akcesoria, parametry środowiskowe, transfer danych, dokumentację i późniejsze wykorzystanie wyników w raporcie.

Jaką rolę pełni SOLAR03?

SOLAR03 to właściwa jednostka zdalna do rejestrowania parametrów środowiskowych. W połączeniu z HT305 dla irradiancji i PT305 dla temperatury można włączyć istotne dane otoczenia do workflow pomiarowego.

Dla zespołów O&M kluczowe jest, aby te dane były poprawnie przypisane czasowo i strukturalnie do właściwych punktów pomiarowych. Tylko wtedy wyniki pomiarów można później ocenić i udokumentować w sposób możliwy do prześledzenia.

Czym jest funkcja GFL?

GFL oznacza Ground Fault Locator i wspiera zawężenie problemu izolacji w obrębie stringu PV.

W pracy O&M ta funkcja może być szczególnie istotna przy diagnostyce, powtórnych pomiarach i priorytetyzacji działań w terenie. Ważne jest, aby układ pomiarowy, bezpieczeństwo i dokumentacja pasowały do konkretnego obrazu usterki.

Jaką rolę odgrywa dokumentacja przy PVCHECKs ProPlus?

Dokumentacja jest centralną częścią workflow. Wartości pomiarowe, parametry środowiskowe, wartości graniczne, obiekty testowe i nieprawidłowości muszą być tak uporządkowane, aby później mogły być wiarygodnie wykorzystane w raporcie.

Zwłaszcza przy powtarzalnych testach i większych instalacjach ważne jest, aby wcześniej ustalić, jak organizowane będą projekty, stringi, punkty pomiarowe, eksporty i raporty.

Jak sunparq wspiera wdrożenie?

sunparq może wspierać użycie PVCHECKs ProPlus poprzez assessment, szkolenie, rollout, Operational Readiness lub Critical Support. Nie chodzi tylko o obsługę urządzenia, lecz o cały proces pomiarowy i dokumentacyjny.

Obejmuje to klasyfikację zadań pomiarowych, dobór akcesoriów, workflow SOLAR03/HT305/PT305, strukturę danych, logikę raportów, report reviews oraz support w bieżącym O&M.
