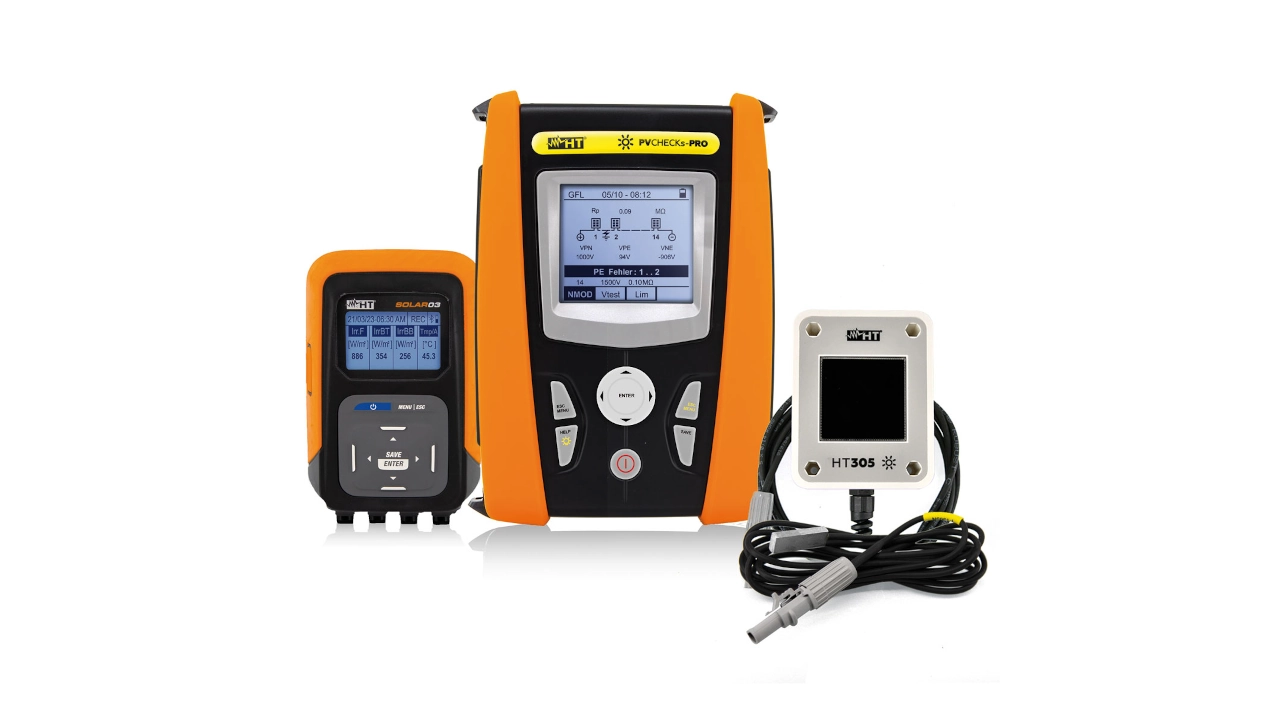

HT PVCHECKs ProPlus PV-Messgerät bis 1500 V

Der HT PVCHECKs ProPlus basiert auf dem PVCHECKs-PRO und ist als Inbetriebnahme-Tester für PV-Systeme bis 1500 V DC und 40 A ausgelegt. Im Fokus stehen Sicherheitsprüfungen, Isolationsmessung, Leerlaufspannung, Kurzschlussstrom, Schutzleiterdurchgang, Polaritätsprüfung.

In Verbindung mit SOLAR03, HT305-Referenzzelle und PT305-Temperaturfühler lassen sich Einstrahlung, Modul- und Umgebungstemperatur in den Messablauf einbinden. Für technische Teams ist entscheidend, ob Messfunktionen, Zubehör, Speicherstruktur und TOPVIEW-Workflow vor dem Einsatz sauber definiert werden.

Messgerät besprechen PV-Messgeräte vergleichen
  • PV-Inbetriebnahmeprüfungen bis 1500 V DC und 40 A
  • GFL-Funktion zur Lokalisierung von Isolationsproblemen im String
  • SOLAR03-Remote-Einheit mit Bluetooth BLE für Umweltparameter

Beschreibung

Wofür eignet sich der HT PVCHECKs ProPlus?

Der PVCHECKs-PRO ist für elektrische Sicherheitsprüfungen und Commissioning- Aufgaben an PV-Anlagen bis 1500 V DC ausgelegt. Typische Einsatzfälle sind Erstprüfungen, Wiederholungsprüfungen, Wartung, Fehlersuche und die Dokumentation von Prüfungen gemäß IEC/EN 62446-1.

Im O&M-Alltag ist das Gerät vor allem für Teams interessant, die viele Strings effizient prüfen müssen: Leerlaufspannung, Kurzschlussstrom, Isolationswiderstand, Schutzleiterdurchgang und Polarität lassen sich in einem kompakten Arbeitsprozess abbilden. Die GFL-Funktion unterstützt zusätzlich bei der Eingrenzung von Isolationsfehlern innerhalb eines Strings.

Für eine belastbare Implementierung reicht die Gerätebedienung allein nicht aus. Vor dem Einsatz sollten Messaufgaben, SOLAR03-Zubehör, Modul- und Stringstruktur, interne Datenablage, Reportlogik und Verantwortlichkeiten im Team festgelegt werden.

Messfunktionen

Welche Prüfungen deckt der PVCHECKs ProPlus ab?

Die Messfunktionen des HT PVCHECKs ProPlus sind vor allem für Prüfabläufe im Commissioning- und Wartungseinsatz relevant: elektrische Grundprüfungen, Isolationsmessung, Durchgängigkeit, Voc/Isc, GFL-Funktion und die Einbindung von Einstrahlungs- und Temperaturdaten. Für O&M-Teams sollte vorab geklärt werden, wie Messablauf, Grenzwerte, Datenübertragung und Dokumentation in den konkreten Feld- und Reportingprozess eingebunden werden.

Voc und Isc

Messung der Leerlaufspannung von PV-Modulen und Strings bis 1500 V sowie Kurzschlussstrommessung bis 40 A im Rahmen der PV-Prüfung.

Isolationsmessung

Isolationsmessung an PV-Modulen, Strings und Feldern mit Prüfspannungen 250 V, 500 V, 1000 V und 1500 V DC. Zusätzlich werden PI und DAR unterstützt.

RPE und Polarität

Schutzleiterdurchgang mit 200 mA sowie Polaritätsprüfung gehören zu den zentralen Sicherheitsprüfungen im Commissioning-Workflow.

GFL Ground Fault Locator

Die GFL-Funktion unterstützt bei der Lokalisierung von Isolationsfehlern innerhalb eines Strings und kann die Fehlersuche im Feld beschleunigen.

Monofacial und bifacial

Der Workflow unterstützt Prüfungen an einseitigen und bifazialen Modulen. Für bifaziale Messungen muss das passende Zubehör und die Parametrierung sauber vorbereitet werden.

OPT / MLPE-Umfeld

Die OPT-Funktion ist für Isolationsmessungen in Strings mit MLPE-Geräten wie Optimierern und RSDs vorgesehen. Den konkreten Funktionsstand immer mit Firmware und Herstellerfreigabe abgleichen.

SOLAR03 · HT305 · PT305

Umweltparameter richtig in den PV-Workflow einbinden

Für die Bewertung von PV-Messungen reicht der elektrische Messwert allein oft nicht aus. Einstrahlung, Modul- und Umgebungstemperatur müssen nachvollziehbar erfasst und dem richtigen Messzeitpunkt zugeordnet werden.

SOLAR03 Remote Unit

SOLAR03 ist die Remote-Einheit für Einstrahlung, Temperatur und Neigung. Die Verbindung zum PVCHECKs-PRO erfolgt über Bluetooth BLE.

HT305 Referenzzelle

HT305 dient zur Einstrahlungsmessung und speichert Kalibrierparameter intern. Im ProPlus-Workflow ist wichtig, die passende Zelle dem jeweiligen Messaufbau korrekt zuzuordnen.

PT305 Temperaturfühler

PT305 wird zur Zell- bzw. Modultemperaturmessung eingesetzt. Ohne saubere Temperaturzuordnung verlieren STC-Werte und Vergleichbarkeit an Aussagekraft.

Technische Daten

Zentrale Daten des HT PVCHECKs ProPlus

Die zentralen technischen Daten zeigen, wofür der HT PVCHECKs ProPlus im PV-Commissioning und in der Wartung relevant ist: Prüfungen bis 1500 V DC, Messbereiche bis 40 A, Isolations- und Durchgängigkeitsmessung, automatische Prüfabläufe, GFL-Funktion sowie die Einbindung von Einstrahlungs- und Temperaturdaten in den Dokumentationsprozess.

Gerät / Code HT PVCHECKs-PRO, HV00PVPR
PV-Systemspannung bis 1500 V DC
PV-Kurzschlussstrom bis 40 A DC
DMM DC-Spannung 3 V bis 1500 V; Auflösung 1 V
DMM AC TRMS-Spannung 3 V bis 1000 V; Frequenzbereich 42,5 Hz bis 69 Hz
Isolationsmessung 250 / 500 / 1000 / 1500 V DC; Dual- und Timer-Modus
RPE Durchgang 0,00 Ω bis 1999 Ω; Prüfstrom >200 mA DC bis 5 Ω
IVCK-Funktion Voc / Isc an PV-Modulen und Strings mit OPC- und STC-Werten
Speicher max. 999 Tests; interne PV-Moduldatenbank bis 64 Module
Schnittstellen Wi-Fi, Bluetooth BLE zu SOLAR03, optischer/USB-Port zum PC
Anzeige 240 × 240 px LCD mit Hintergrundbeleuchtung
Messkategorie CAT III 1000 V AC, CAT III 1500 V DC gegen Erde
Schutzart IP40
Stromversorgung 6 × AA-Alkaline 1,5 V oder 6 × AA-NiMH 1,2 V
Abmessungen / Gewicht 235 × 165 × 75 mm; ca. 1,2 kg inkl. Batterien

Daten & Kommunikation

Vom Feldtest zur auswertbaren Dokumentation

Der PVCHECKs-PRO ist auf Commissioning-Tests und einfache Datenübergabe ausgelegt. Im Unternehmen sollte klar sein, welche Schnittstelle und welche Softwarestruktur verbindlich genutzt wird.

Wi-Fi & TOPVIEW

Die integrierte Wi-Fi-Verbindung unterstützt den Workflow mit TOPVIEW. Vor dem Rollout sollte festgelegt werden, wer Daten synchronisiert, prüft und Reports freigibt.

Bluetooth BLE zu SOLAR03

SOLAR03 wird über Bluetooth BLE eingebunden, um Umweltparameter wie Einstrahlung und Temperatur dem Messprozess zuzuordnen.

Optisch / USB zum PC

Für PC-Anbindung und Datenübertragung ist eine optische/USB-Übertragung vorgesehen. Das sollte in der internen Datenstruktur berücksichtigt werden.

PV-Moduldatenbank

Die interne PV-Moduldatenbank unterstützt bis zu 64 Module. Für STC-Werte und Vergleichbarkeit müssen Modulparameter sauber gepflegt werden.

Normen & Sicherheit

Normative Einordnung des PVCHECKs ProPlus

Die normative Einordnung des HT PVCHECKs ProPlus ist vor allem für Commissioning, Wiederholungsprüfungen und sicherheitsrelevante Prüfabläufe im PV-Umfeld wichtig. Für O&M-Teams zählt dabei nicht nur, welche Normen unterstützt werden, sondern auch, wie Messverfahren, Grenzwerte, Dokumentation und Reportstruktur in den konkreten Prüfprozess eingebunden werden.

IEC/EN 62446-1

Grundlage für Dokumentation, Inbetriebnahmeprüfungen und Inspektionen netzgekoppelter PV-Systeme. Der PVCHECKs ProPlus ist für diese Prüfprozesse ausgelegt.

EN 61557

Relevante Normenreihe für elektrische Sicherheit in Niederspannungssystemen, unter anderem für Isolationsmessung und Schutzleiterdurchgang.

CAT III 1500 V DC

Die Messkategorie ist für den sicheren Einsatz im PV-Umfeld relevant. Messzubehör, Arbeitsverfahren und Qualifikation des Personals müssen dazu passen.

Lieferumfang & Zubehör

Was zum ProPlus-Umfang gehört

Für eine belastbare Einführung im Feld entscheidet nicht nur das Hauptgerät, sondern auch Zubehör, Verlängerungen, Remote-Einheit, Referenzzelle und Temperaturfühler.

Standardzubehör

Typische Bestandteile sind Messleitungen, MC4-/Bananen-Adapter, optisches USB-Kabel, Tragegurte, Akku-/Batteriesatz, Ladegerät, Hartschalenkoffer, Quickstart und Kalibrierbericht.

SOLAR03-Zubehör

SOLAR03, HT305-Referenzzelle und PT305-Temperaturfühler sind für Einstrahlung, Modul- bzw. Zelltemperatur und STC-bezogene Auswertung relevant.

Feldprozess

Verlängerungsleitungen, MC4-Messleitungen, Befestigungen und klare Zuständigkeiten entscheiden darüber, ob mehrere Techniker einheitlich messen und dokumentieren können.

Downloads

Dokumente zum HT PVCHECKs ProPlus

Hier findest du zentrale Herstellerdokumente zum HT PVCHECKs ProPlus für technische Einordnung, Vorbereitung von Messungen, sichere Anwendung und Dokumentation. Im O&M-Kontext sollten die Unterlagen immer gemeinsam mit Messaufgabe, Zubehör, Software-Workflow und Reportanforderungen betrachtet werden.

PDF Bedienungsanleitung Bedienung, Sicherheit, Messfunktionen, GFL, OPT, IVCK und Datenübertragung PDF Datenblatt Technische Spezifikationen, Messbereiche, Schnittstellen und Normen

Vergleich für technische O&M-Entscheider

PV-Messgeräte bis 1500 V strukturiert vergleichen

Nutze die Vergleichsseite, um Messbereich, Messfunktionen, Software, Datenhandling und Reporting-Fähigkeit verschiedener PV-Messlösungen für den praktischen Einsatz im Solarpark einzuordnen.

Zum Vergleich

Einführung im Team

Wie sunparq beim Einsatz unterstützt

Das Gerät kann technisch viel abdecken. Der operative Nutzen entsteht aber erst, wenn Messaufgaben, Zubehör, Datenstruktur, Software und Reporting einheitlich eingeführt werden.

Assessment

Klärt, ob PVCHECKs ProPlus, SOLAR03 und Zubehör zum geplanten Messprozess und Reportingstandard passen.

Assessment

Rollout

Führt Messgerät, Zubehör, Datenstruktur und Reporting als wiederholbaren Arbeitsprozess für O&M-Teams ein.

Rollout

Operational Readiness

Begleitet dein Team nach Einführung mit Support, Report Reviews, Onboarding und Prozessnachschärfung.

Operational Readiness

FAQ

Häufige Fragen zum PVCHECKs ProPlus

Die folgenden Fragen helfen bei der Einordnung, wann der PVCHECKs ProPlus im PV-Commissioning und in der Wartung sinnvoll eingesetzt werden kann und welche Punkte bei Messpraxis, SOLAR03, GFL-Funktion, Datenstruktur und Reporting berücksichtigt werden sollten.

Ist der PVCHECKs ProPlus für 1500-V-Solarparks geeignet?

Ja. Der PVCHECKs ProPlus ist für PV-Systeme bis 1500 V DC und 40 A positioniert und damit für viele Prüfaufgaben in modernen PV-Anlagen relevant.

Der konkrete Einsatz muss trotzdem immer mit Anlagenstruktur, Messaufgabe, Messkategorie, Zubehör, Sicherheitsvorgaben und aktueller Herstellerdokumentation abgeglichen werden.

Für welche O&M-Situationen ist der PVCHECKs ProPlus besonders geeignet?

Der PVCHECKs ProPlus ist besonders interessant, wenn Prüfabläufe für Commissioning, Wiederholungsprüfungen, Fehlersuche und Wartung im Vordergrund stehen.

Für O&M-Teams ist dabei wichtig, den gesamten Ablauf zu betrachten: Messaufgabe, Grenzwerte, Zubehör, Umweltparameter, Datenübertragung, Dokumentation und spätere Nutzung der Ergebnisse im Report.

Welche Rolle spielt SOLAR03?

SOLAR03 ist die passende Remote-Einheit zur Erfassung von Umweltparametern. In Verbindung mit HT305 für Einstrahlung und PT305 für Temperatur können relevante Umgebungsdaten in den Messworkflow eingebunden werden.

Für O&M-Teams ist entscheidend, dass diese Daten zeitlich und strukturell sauber den richtigen Messpunkten zugeordnet werden. Nur so können Messergebnisse später nachvollziehbar bewertet und dokumentiert werden.

Was ist die GFL-Funktion?

GFL steht für Ground Fault Locator und unterstützt die Eingrenzung eines Isolationsproblems innerhalb eines PV-Strings.

Im O&M-Betrieb kann diese Funktion besonders bei Fehlersuche, Wiederholungsmessungen und der Priorisierung von Feldmaßnahmen relevant sein. Wichtig ist, dass Messaufbau, Sicherheit und Dokumentation zum konkreten Fehlerbild passen.

Welche Rolle spielt die Dokumentation beim PVCHECKs ProPlus?

Die Dokumentation ist ein zentraler Bestandteil des Workflows. Messwerte, Umweltparameter, Grenzwerte, Prüfobjekte und Auffälligkeiten müssen so strukturiert werden, dass sie später im Report nachvollziehbar genutzt werden können.

Gerade bei wiederkehrenden Prüfungen und größeren Anlagen ist wichtig, vorab festzulegen, wie Projekte, Strings, Messpunkte, Exporte und Reports organisiert werden.

Wie unterstützt sunparq bei der Einführung?

sunparq kann den Einsatz des PVCHECKs ProPlus über Assessment, Schulung, Rollout, Operational Readiness oder Critical Support begleiten. Dabei geht es nicht nur um die Gerätebedienung, sondern um den gesamten Mess- und Dokumentationsprozess.

Dazu gehören die Einordnung der Messaufgaben, Zubehörauswahl, SOLAR03-/HT305-/PT305-Workflow, Datenstruktur, Reportlogik, Report Reviews und Support im laufenden O&M-Betrieb.
