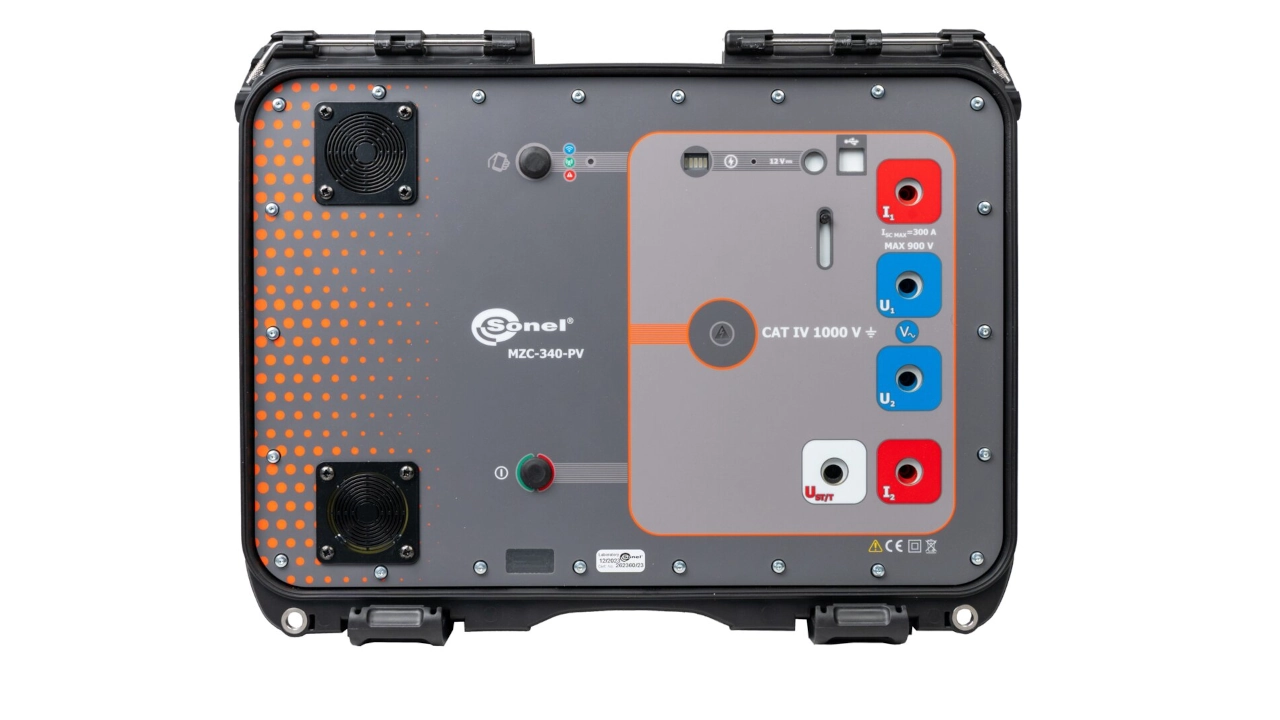

Sonel MZC-340-PV miernik impedancji pętli zwarcia

Sonel MZC-340-PV to miernik impedancji pętli zwarcia do zastosowań w sieciach do 900 V AC. Na farmach fotowoltaicznych sprawdza się szczególnie przy pomiarach po stronie AC między falownikiem a transformatorem.

Dla zespołów O&M ważna jest nie tylko sama wartość pomiarowa. Istotne jest, jak bezpiecznie technicy wykonują układ pomiarowy, jak dokumentowane są wyniki i jak pomiar wpisuje się w cały proces kontroli oraz raportowania.

Omów miernik Zobacz assessment

do impedancji pętli zwarcia i impedancji wewnętrznej sieci do 900 V AC
pomiar czteroprzewodowy w zakresie od 7,2 mΩ do 1999 mΩ
dla utility-scale O&M w kontekście procesu pomiarowego, danych i raportowania

Opis

Do czego nadaje się MZC-340-PV?

Na farmach fotowoltaicznych i w dużych instalacjach PV stosuje się falowniki o wysokich napięciach DC i AC. MZC-340-PV jest przeznaczony do zastosowań, w których trzeba mierzyć impedancję pętli zwarcia oraz impedancję wewnętrzną sieci między falownikiem a transformatorem.

Urządzenie umożliwia pomiary przy napięciach sieciowych do maksymalnie 900 V AC. Maksymalny prąd pomiarowy wynosi 305 A. Impedancja pętli jest mierzona metodą czteroprzewodową w zakresie od 7,2 mΩ do 1999 mΩ.

Oprócz samej funkcji urządzenia dla zespołów O&M ważne jest to, jak bezpiecznie przygotować pomiar, jak interpretować wyniki i jak później udokumentować dane w sposób możliwy do prześledzenia.

Funkcje pomiarowe

Co można mierzyć za pomocą MZC-340-PV

Poniższy przegląd podsumowuje najważniejsze funkcje pomiarowe z dostępnej dokumentacji MZC-340-PV.

Impedancja pętli zwarcia	Pomiar czteroprzewodowy
Spodziewany prąd zwarciowy	Obliczanie na podstawie impedancji pętli
Pomiar napięcia	Napięcie sieci AC do 900 V
Pomiar częstotliwości	45 Hz do 65 Hz
Napięcie dotykowe	0 V do 100 V
Napięcie rażeniowe dotykowe	możliwe ze specjalną sondą pomiarową

Rozwiązanie pomiarowe zamiast pojedynczego urządzenia

Nie sprawdzaj tylko, czy urządzenie pasuje technicznie

Przy pomiarach impedancji pętli zwarcia na farmie PV to układ pomiarowy, akcesoria, koncepcja bezpieczeństwa, dokumentacja i raportowanie decydują, czy urządzenie będzie naprawdę produktywne w codziennej pracy O&M.

Zobacz assessment Zobacz rollout

Dane techniczne

Najważniejsze dane techniczne w skrócie

Najważniejsze dane techniczne pokazują, do czego Sonel MZC-340-PV jest szczególnie istotny w O&M farm PV: precyzyjny pomiar impedancji pętli zwarcia po stronie AC, wysokie napięcia sieciowe do 900 V, pomiar czteroprzewodowy, wysokie prądy testowe oraz odniesienie do EN IEC 61557-3.

Model	Sonel MZC-340-PV
Indeks	WMPLMZC340PV
Kategoria urządzenia	Miernik impedancji pętli zwarcia
Napięcie sieci AC	0 V do 900 V
Częstotliwość	45 Hz do 65 Hz, rozdzielczość 0,1 Hz
Impedancja pętli Z_S	7,2 mΩ do 1999 mΩ, pomiar czteroprzewodowy, U_N = 200 V do 900 V
Rozdzielczość Z_S	0,1 mΩ w zakresie 0,0 mΩ do 199,9 mΩ; 1 mΩ w zakresie 200 mΩ do 1999 mΩ
Dokładność Z_S	±(2 % wartości mierzonej + 2 mΩ)
Maks. prąd pomiarowy	305 A; zależnie od napięcia sieci m.in. 220 A przy 800 V, 190 A przy 690 V, 280 A przy 500 V, 220 A przy 400 V, 130 A przy 230 V
Spodziewany prąd zwarciowy	m.in. do 111,1 kA przy U_N = 800 V, zależnie od zakresu pomiarowego
Napięcie dotykowe	0 V do 100 V, rozdzielczość 1 V, dokładność ±(10 % wartości mierzonej + 2 cyfry)
Norma metody pomiarowej	EN IEC 61557-3, rezystancja pętli

Normy i bezpieczeństwo

Normy, wytyczne i klasyfikacja pomiarowa

Sonel MZC-340-PV jest przeznaczony do pomiarów impedancji pętli zwarcia w sieciach niskiego napięcia i dlatego jest szczególnie istotny dla kontroli po stronie AC farm fotowoltaicznych. Liczy się nie tylko klasa urządzenia, ale także to, czy metoda pomiarowa, wymagania bezpieczeństwa i dokumentacja pasują do konkretnego zadania kontrolnego.

Impedancja pętli zwarcia

Klasyfikacja pomiarowa opiera się na EN IEC 61557-3 dla urządzeń do pomiaru rezystancji pętli w sieciach niskiego napięcia.

Bezpieczeństwo urządzenia i EMC

W praktycznym zastosowaniu oprócz metody pomiarowej istotne są także wymagania bezpieczeństwa i kompatybilności elektromagnetycznej, m.in. z rodzin norm IEC 61010 i IEC 61326 dla elektrycznych przyrządów pomiarowych.

Praktyka na farmie PV

W pracy O&M przed każdym pomiarem należy sprawdzić, czy układ sieci, poziom napięcia, kategoria pomiarowa, przewody pomiarowe i dopuszczenie do pracy pasują do konkretnego zastosowania po stronie AC.

Pliki do pobrania

Dokumenty do MZC-340-PV

Tutaj znajdziesz najważniejsze dokumenty producenta dotyczące Sonel MZC-340-PV: instrukcję obsługi, kartę katalogową i deklarację zgodności. Dokumenty pomagają w klasyfikacji technicznej, przygotowaniu pomiarów, bezpiecznym zastosowaniu i wewnętrznej dokumentacji procesu O&M.

PDF Instrukcja obsługi Podręcznik dotyczący obsługi, ustawień i procedur pomiarowych PDF Karta katalogowa Dane techniczne, zakresy pomiarowe i specyfikacje PDF Deklaracja zgodności Dokumentacja producenta dotycząca zgodności

Zawartość zestawu

Co znajduje się w standardowym zestawie

Rzeczywisty zakres dostawy może różnić się w zależności od oferty i konfiguracji. Poniższa lista bazuje na dostępnym zestawie danych produktowych MZC-340-PV.

Dwużyłowy przewód pomiarowy U1/I1

3 m, 10/25 A, CAT IV 1000 V

Dwużyłowy przewód pomiarowy U2/I2

3 m, 10/25 A, CAT IV 1000 V

Przewód pomiarowy

1,8 m, czarny, 5 kV

Sondy Kelvina

2x sonda Kelvina, 1 kV, CAT IV 1000 V

Sonda pomiarowa

czarna, 11 kV

Zaciski Kelvina

2x zacisk Kelvina, 1 kV, 25 A, CAT IV 1000 V

Torba na akcesoria M-6

Transport i organizacja akcesoriów

Ładowarka Z-19

Ładowarka do użytkowania urządzenia

Przewód zasilający

Przewód do zasilacza 230 V z wtykiem IEC-C7

Kabel USB

do transmisji danych i integracji urządzenia

Świadectwo wzorcowania fabrycznego

Dokumentacja producenta dotycząca kalibracji

Akcesoria i oprogramowanie

Uzupełnienia do praktycznego zastosowania

W produktywnym zastosowaniu O&M liczy się nie tylko miernik i przewody, ale także transfer danych, tworzenie dokumentacji pomiarowej oraz dostępność akcesoriów w terenie.

Urządzenie sterujące / tablet

Opcjonalne urządzenie sterujące do praktycznej obsługi i pracy w terenie przy odpowiednich procedurach pomiarowych i roboczych.

Sonel Reader

Bezpłatne oprogramowanie do transmisji danych z miernika do komputera.

Sonel Reports Plus

Oprogramowanie do tworzenia dokumentacji pomiarowej i uporządkowanych raportów.

Klasyfikacja

Kiedy MZC-340-PV może dobrze pasować - i kiedy warto to wcześniej sprawdzić

Decyzję o wyborze miernika impedancji pętli zwarcia należy zawsze oceniać w konkretnym kontekście sieci, instalacji i procesu O&M.

Może dobrze pasować, jeśli …

trzeba mierzyć impedancję pętli zwarcia lub impedancję wewnętrzną sieci po stronie AC farm PV.
istotne są pomiary przy napięciach sieciowych powyżej klasycznych zastosowań niskonapięciowych.
ma powstać powtarzalny proces pomiarowy między falownikiem a transformatorem.
technicy muszą dokumentować wartości pomiarowe i prąd zwarciowy w sposób możliwy do prześledzenia.

Sprawdź wcześniej, jeśli …

nie jest jasne, które punkty pomiarowe na farmie PV są faktycznie dostępne.
akcesoria lub bezpieczne wykonanie pomiaru nie zostały jeszcze zdefiniowane.
wyniki pomiarowe mają być później przenoszone do standardowych raportów.
kilku techników lub kilka lokalizacji ma pracować według jednolitej procedury.

Kolejne kroki

Od miernika do bezpiecznego procesu pomiarowego

MZC-340-PV może być częścią szerszej koncepcji pomiarowej. Kluczowe jest, aby zespół, punkty pomiarowe, akcesoria, struktura danych i raportowanie były wcześniej jasno zdefiniowane.

Assessment

Dla zespołów, które przed zakupem lub wdrożeniem chcą wyjaśnić, czy miernik i planowany proces pomiarowy pasują do danego zastosowania.

Rollout

Dla firm, które chcą wdrożyć miernik, akcesoria, procedurę pomiarową, strukturę danych i raportowanie jako powtarzalny proces pracy.

Critical Support

Dla pilnych pytań w terenie, niejasnych wyników pomiarów lub szybkiej technicznej interpretacji danych pomiarowych i raportów.

FAQ

Najczęstsze pytania o MZC-340-PV

Poniższe pytania pomagają ocenić, kiedy Sonel MZC-340-PV jest przydatny w O&M farm PV oraz jakie kwestie należy uwzględnić przy układzie pomiarowym, bezpieczeństwie, transmisji danych i raportowaniu.

Czy MZC-340-PV jest szczególnie odpowiedni dla farm fotowoltaicznych?

Tak. Sonel MZC-340-PV jest szczególnie istotny przy pomiarach impedancji pętli zwarcia po stronie AC instalacji PV. Dzięki zakresowi pracy do 900 V AC urządzenie pasuje do zadań pomiarowych, które mogą występować w obszarze falowników, punktów zbiorczych AC lub stacji transformatorowych w utility-scale farmach PV.

Konkretne zastosowanie trzeba jednak zawsze porównać ze strukturą sieci, poziomem napięcia, punktem pomiarowym, kategorią pomiarową, koncepcją bezpieczeństwa i lokalnym procesem dopuszczenia do pracy.

Czym różni się to od klasycznego pomiaru impedancji pętli zwarcia?

Na farmach PV mogą występować inne warunki niż w klasycznych instalacjach budynkowych: wyższe napięcia AC, dłuższe trasy kablowe, większe moce oddawane do sieci, różne układy sieciowe i punkty pomiarowe w obszarze falowników lub stacji transformatorowych.

Dlatego nie wystarczy patrzeć tylko na wartość pomiarową. Miernik, przewody pomiarowe, układ pomiarowy, typ sieci, dopuszczenie do pracy i dokumentacja muszą pasować do konkretnego zastosowania O&M.

Jakie zadania pomiarowe obejmuje MZC-340-PV w kontekście O&M?

W centrum są impedancja pętli zwarcia, impedancja wewnętrzna sieci, spodziewany prąd zwarciowy i napięcie dotykowe po stronie AC. Pomiary te mogą pomóc w ocenie środków ochrony, warunków sieciowych i technicznych odchyleń na farmie PV.

Ważne jest, aby wyników nie traktować w izolacji, lecz oceniać je w powiązaniu ze strukturą instalacji, koncepcją ochrony, dokumentacją i konkretnym zleceniem kontrolnym.

Czy MZC-340-PV może mierzyć napięcie dotykowe?

Tak. Urządzenie może mierzyć napięcie dotykowe do 100 V. W zależności od zadania pomiarowego może być wymagane specjalne akcesorium lub odpowiednia sonda pomiarowa.

W pracy O&M należy wcześniej wyjaśnić, w których punktach pomiarowych napięcie dotykowe jest istotne oraz jak wyniki mają być dokumentowane i oceniane.

Jakie oprogramowanie jest istotne dla transmisji danych i raportów?

Do transmisji danych i dokumentacji mogą być istotne Sonel Reader i Sonel Reports Plus. Kluczowe jest, aby dane pomiarowe były nie tylko przesłane, ale także jednoznacznie przypisane do właściwego projektu, punktu pomiarowego i zadania kontrolnego.

Dlatego sunparq oprócz obsługi urządzenia uwzględnia także strukturę danych, eksport, logikę raportu i archiwizację, aby wyniki mogły być później wykorzystywane w procesie O&M w sposób możliwy do prześledzenia.

Czy MZC-340-PV zastępuje miernik PV do 1500 V?

Nie. MZC-340-PV uzupełnia mierniki PV, ale ich nie zastępuje. Mierniki PV do 1500 V stosuje się zwykle do zadań po stronie DC, takich jak napięcie obwodu otwartego, prąd zwarciowy, pomiar izolacji lub pomiar charakterystyki I-V.

MZC-340-PV jest natomiast przeznaczony do pomiarów impedancji pętli zwarcia i impedancji wewnętrznej sieci po stronie AC. W kompletnym procesie pomiarowym farmy PV oba typy urządzeń mogą pełnić różne role.

Jak sunparq wspiera wdrożenie?

sunparq może wspierać zastosowanie MZC-340-PV w ramach Assessment, Rollout, Operational Readiness lub Critical Support. Nie chodzi tylko o obsługę urządzenia, lecz o cały proces pomiarowy.

Obejmuje to klasyfikację zadania pomiarowego, dobór akcesoriów, przygotowanie procedury pomiarowej, strukturę danych, raportowanie oraz techniczną ocenę wyników w konkretnym kontekście O&M farmy PV.
