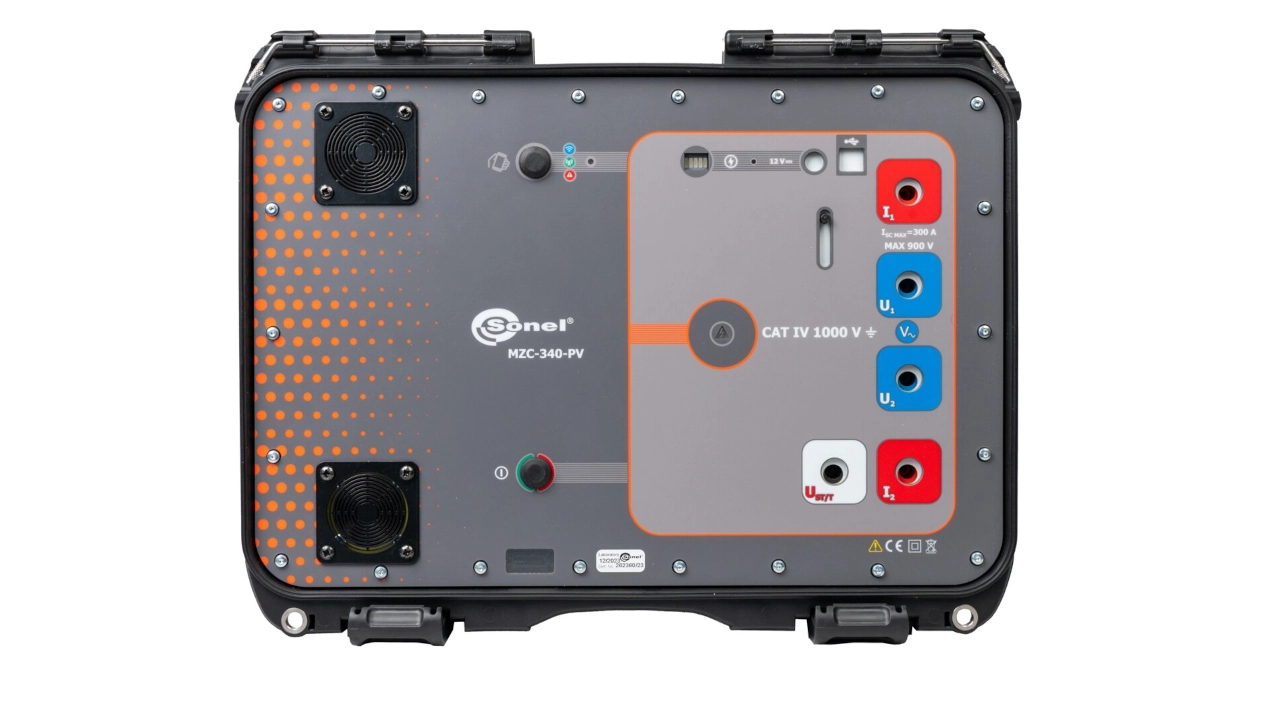

Sonel MZC-340-PV Schleifenimpedanz-Messgerät

Das Sonel MZC-340-PV ist ein Schleifenimpedanz-Messgerät für Anwendungen an Netzen bis 900 V AC. Im Solarpark eignet es sich insbesondere für Messungen auf der AC-Seite zwischen Wechselrichter und Transformator.

Für O&M-Teams ist dabei nicht nur der Messwert entscheidend. Relevant ist, wie sicher Techniker den Messaufbau durchführen, wie Ergebnisse dokumentiert werden und wie die Messung in den gesamten Prüf- und Reportingprozess passt.

Messgerät besprechen Assessment ansehen
  • für Schleifenimpedanz und Netzinnenwiderstand bis 900 V AC
  • Vierleitermessung im Bereich 7,2 mΩ bis 1999 mΩ
  • für Utility-Scale-O&M im Kontext von Messprozess, Daten und Reporting

Beschreibung

Wofür eignet sich das MZC-340-PV?

In Solarparks und großen PV-Anlagen kommen Wechselrichter mit hohen DC- und AC-Spannungen zum Einsatz. Das MZC-340-PV ist für Anwendungen ausgelegt, bei denen die Schleifenimpedanz und der Netzinnenwiderstand zwischen Wechselrichter und Transformator gemessen werden müssen.

Das Gerät ermöglicht Messungen bei Netzspannungen bis maximal 900 V AC. Der maximale Messstrom beträgt 305 A. Die Schleifenimpedanz wird als Vierleitermessung im Bereich von 7,2 mΩ bis 1999 mΩ erfasst.

Neben der reinen Gerätefunktion ist für O&M-Teams wichtig, wie der Messaufbau sicher vorbereitet, wie Messergebnisse eingeordnet und wie die Daten später nachvollziehbar dokumentiert werden.

Messfunktionen

Was mit dem MZC-340-PV gemessen werden kann

Die folgende Übersicht fasst die zentralen Messfunktionen aus der vorhandenen MZC-340-PV-Dokumentation zusammen.

Schleifenimpedanz Vierleitermessung
Prospektiver Kurzschlussstrom Berechnung auf Basis der Schleifenimpedanz
Spannungsmessung Netzspannung AC bis 900 V
Frequenzmessung 45 Hz bis 65 Hz
Berührungsspannung 0 V bis 100 V
Berührungsschlagspannung mit spezieller Messsonde möglich

Messlösung statt Einzelgerät

Nicht nur prüfen, ob das Gerät technisch passt

Bei Schleifenimpedanzmessungen im Solarpark entscheiden Messaufbau, Zubehör, Sicherheitskonzept, Dokumentation und Reporting darüber, ob das Gerät im O&M-Alltag wirklich produktiv eingesetzt werden kann.

Assessment ansehen Rollout ansehen

Technische Daten

Wichtige technische Daten im Überblick

Die wichtigsten technischen Daten zeigen, wofür der Sonel MZC-340-PV im Solarpark-O&M besonders relevant ist: präzise Schleifenimpedanzmessung auf der AC-Seite, hohe Netzspannungen bis 900 V, Vierleitermessung, hohe Prüfströme und eine Einordnung nach DIN EN IEC 61557-3 / VDE 0413-3.

Modell Sonel MZC-340-PV
Index WMDEMZC340PV
Gerätekategorie Schleifenimpedanz-Messgerät
Netzspannung AC 0 V bis 900 V
Frequenz 45 Hz bis 65 Hz, Auflösung 0,1 Hz
Schleifenimpedanz ZS 7,2 mΩ bis 1999 mΩ, Vierleitermessung, UN = 200 V bis 900 V
Auflösung ZS 0,1 mΩ im Bereich 0,0 mΩ bis 199,9 mΩ; 1 mΩ im Bereich 200 mΩ bis 1999 mΩ
Genauigkeit ZS ±(2 % vom Messwert + 2 mΩ)
Max. Messstrom 305 A; abhängig von Netzspannung u. a. 220 A bei 800 V, 190 A bei 690 V, 280 A bei 500 V, 220 A bei 400 V, 130 A bei 230 V
Prospektiver Kurzschlussstrom u. a. bis 111,1 kA bei UN = 800 V, abhängig vom Messbereich
Berührungsspannung 0 V bis 100 V, Auflösung 1 V, Genauigkeit ±(10 % vom Messwert + 2 Digits)
Norm Messmethode DIN EN IEC 61557-3 / VDE 0413-3, Schleifenwiderstand

Normen & Sicherheit

Normen, Richtlinien und messtechnische Einordnung

Der Sonel MZC-340-PV ist für Schleifenimpedanzmessungen in Niederspannungsnetzen ausgelegt und damit besonders relevant für die AC-seitige Prüfung von Solarparks. Entscheidend ist nicht nur die Geräteklasse, sondern ob Messmethode, Sicherheitsanforderungen und Dokumentation zum jeweiligen Prüfauftrag passen.

Schleifenimpedanz

Die messtechnische Einordnung erfolgt nach DIN EN IEC 61557-3 / VDE 0413-3 für Geräte zur Messung des Schleifenwiderstands in Niederspannungsnetzen.

Gerätesicherheit & EMV

Für den praktischen Einsatz sind neben der Messmethode auch Sicherheits- und EMV-Anforderungen relevant, unter anderem aus der IEC-61010- und IEC-61326-Normenfamilie für elektrische Messgeräte.

Praxis im Solarpark

Im O&M-Betrieb sollte vor jeder Messung geprüft werden, ob Netzform, Spannungsebene, Messkategorie, Messleitungen und Arbeitsfreigabe zum konkreten Einsatzfall auf der AC-Seite passen.

Downloads

Dokumente zum MZC-340-PV

Hier findest du die wichtigsten Herstellerdokumente zum Sonel MZC-340-PV: Bedienungsanleitung, Datenblatt und Konformitätserklärung. Die Dokumente unterstützen bei technischer Einordnung, Vorbereitung von Messungen, sicherer Anwendung und interner Dokumentation im O&M-Prozess.

PDF Bedienungsanleitung Handbuch für Bedienung, Einstellungen und Messabläufe PDF Datenblatt Technische Daten, Messbereiche und Spezifikationen PDF Konformitätserklärung Herstellerdokumentation zur Konformität

Lieferumfang

Was im Standardlieferumfang enthalten ist

Der tatsächliche Lieferumfang kann je nach Angebot und Konfiguration abweichen. Die folgende Liste basiert auf dem vorhandenen MZC-340-PV-Produktdatensatz.

Zweiadrige Messleitung U1/I1

3 m, 10/25 A, CAT IV 1000 V

Zweiadrige Messleitung U2/I2

3 m, 10/25 A, CAT IV 1000 V

Messleitung

1,8 m, schwarz, 5 kV

Kelvin-Messspitzen

2x Kelvin-Messspitze, 1 kV, CAT IV 1000 V

Messspitze

schwarz, 11 kV

Kelvin-Klemmen

2x Kelvin-Klemme, 1 kV, 25 A, CAT IV 1000 V

Zubehörtasche M-6

Transport und Organisation des Zubehörs

Akkuladegerät Z-19

Ladegerät für den Geräteeinsatz

Netzleitung

Leitung für Netzteil 230 V mit IEC-C7-Stecker

USB-Kabel

für Datenübertragung und Geräteeinbindung

Werkskalibrierzertifikat

Herstellerdokumentation zur Kalibrierung

Zubehör & Software

Ergänzungen für den praktischen Einsatz

Für den produktiven O&M-Einsatz zählen nicht nur Messgerät und Leitungen, sondern auch Datenübertragung, Prüfberichtserstellung und die Verfügbarkeit von Zubehör im Feld.

Kontrollgerät / Tablet

Optionales Kontrollgerät für die praktische Bedienung und Nutzung im Feld bei passenden Mess- und Arbeitsabläufen.

Sonel Reader

Kostenlose Software zur Datenübertragung vom Messgerät zum PC.

Sonel Reports Plus

Software zur Erstellung von Prüfdokumentation und strukturierten Reports.

Einordnung

Wann das MZC-340-PV gut passen kann - und wann vorher geprüft werden sollte

Die Entscheidung für ein Schleifenimpedanz-Messgerät sollte immer im konkreten Netz-, Anlagen- und O&M-Kontext bewertet werden.

Kann gut passen, wenn …

  • Schleifenimpedanz oder Netzinnenwiderstand auf der AC-Seite von Solarparks gemessen werden soll.
  • Messungen bei Netzspannungen oberhalb klassischer Niederspannungsanwendungen relevant sind.
  • ein wiederholbarer Messablauf zwischen Wechselrichter und Transformator aufgebaut werden soll.
  • Techniker Messwerte und Kurzschlussstrom nachvollziehbar dokumentieren müssen.

Vorher prüfen, wenn …

  • unklar ist, welche Messpunkte im Solarpark tatsächlich zugänglich sind.
  • das Zubehör oder die sichere Messdurchführung noch nicht definiert ist.
  • Messwerte später in standardisierte Reports übernommen werden müssen.
  • mehrere Techniker oder Standorte mit einheitlichem Vorgehen arbeiten sollen.

Nächste Schritte

Vom Messgerät zum sicheren Messprozess

Das MZC-340-PV kann Teil eines größeren Messkonzepts sein. Entscheidend ist, dass Team, Messpunkte, Zubehör, Datenstruktur und Reporting vorher sauber definiert werden.

Assessment

Für Teams, die vor der Beschaffung oder Einführung klären möchten, ob das Messgerät und der geplante Messprozess zum Einsatzfall passen.

Assessment

Rollout

Für Unternehmen, die Messgerät, Zubehör, Messablauf, Datenstruktur und Reporting als wiederholbaren Arbeitsprozess einführen möchten.

Rollout

Critical Support

Für akute Fragen im Feld, unklare Messergebnisse oder kurzfristige technische Einordnung von Messdaten und Reports.

Critical Support

FAQ

Häufige Fragen zum MZC-340-PV

Die folgenden Fragen helfen bei der Einordnung, wann der Sonel MZC-340-PV im Solarpark-O&M sinnvoll ist und welche Punkte bei Messaufbau, Sicherheit, Datenübertragung und Reporting berücksichtigt werden sollten.

Ist das MZC-340-PV speziell für Solarparks geeignet?

Ja, der Sonel MZC-340-PV ist besonders für Schleifenimpedanzmessungen auf der AC-Seite von PV-Anlagen relevant. Durch den Einsatzbereich bis 900 V AC passt das Gerät zu Messaufgaben, die im Umfeld von Wechselrichtern, AC-Sammelpunkten oder Transformatorstationen in Utility-Scale-Solarparks auftreten können.

Der konkrete Einsatz muss dennoch immer mit Netzstruktur, Spannungsebene, Messpunkt, Messkategorie, Sicherheitskonzept und Freigabeprozess vor Ort abgeglichen werden.

Was ist der Unterschied zur klassischen Schleifenimpedanzmessung?

In Solarparks können andere Rahmenbedingungen gelten als in klassischen Gebäudeinstallationen: höhere AC-Spannungen, längere Leitungswege, größere Einspeiseleistungen, unterschiedliche Netzformen und Messpunkte im Bereich von Wechselrichtern oder Trafostationen.

Deshalb reicht es nicht aus, nur den Messwert zu betrachten. Messgerät, Messleitungen, Messaufbau, Netzform, Sicherheitsfreigabe und Dokumentation müssen zum konkreten O&M-Einsatzfall passen.

Welche Messaufgaben deckt das MZC-340-PV im O&M-Kontext ab?

Im Fokus stehen Schleifenimpedanz, Netzinnenwiderstand, prospektiver Kurzschlussstrom und Berührungsspannung auf der AC-Seite. Diese Messungen können helfen, Schutzmaßnahmen, Netzbedingungen und technische Auffälligkeiten im Solarpark besser einzuordnen.

Wichtig ist, die Messergebnisse nicht isoliert zu betrachten, sondern im Zusammenhang mit Anlagenstruktur, Schutzkonzept, Dokumentation und konkretem Prüfauftrag zu bewerten.

Kann das MZC-340-PV Berührungsspannung messen?

Ja. Das Gerät kann die Berührungsspannung bis 100 V messen. Je nach Messaufgabe kann auch spezielles Zubehör oder eine passende Messsonde erforderlich sein.

Im O&M-Betrieb sollte vorab geklärt werden, an welchen Messpunkten die Berührungsspannung relevant ist und wie die Ergebnisse dokumentiert und bewertet werden sollen.

Welche Software ist für Datenübertragung und Reports relevant?

Für die Datenübertragung und Dokumentation können Sonel Reader und Sonel Reports Plus relevant sein. Entscheidend ist, dass Messdaten nicht nur übertragen, sondern eindeutig dem richtigen Projekt, Messpunkt und Prüfauftrag zugeordnet werden.

sunparq betrachtet deshalb neben der Gerätebedienung auch Datenstruktur, Export, Reportlogik und Ablage, damit die Messergebnisse später im O&M-Prozess nachvollziehbar genutzt werden können.

Ist das MZC-340-PV ein Ersatz für ein PV-Messgerät bis 1500 V?

Nein. Das MZC-340-PV ergänzt PV-Messgeräte, ersetzt sie aber nicht. PV-Messgeräte bis 1500 V werden typischerweise für DC-seitige Messaufgaben wie Leerlaufspannung, Kurzschlussstrom, Isolationsmessung oder Kennlinienmessung eingesetzt.

Das MZC-340-PV ist dagegen auf AC-seitige Schleifenimpedanz- und Netzinnenwiderstandsmessungen ausgelegt. In einem vollständigen Solarpark-Messprozess können beide Gerätetypen unterschiedliche Rollen übernehmen.

Wie unterstützt sunparq bei der Einführung?

sunparq kann den Einsatz des MZC-340-PV im Rahmen von Assessment, Rollout, Operational Readiness oder Critical Support begleiten. Dabei geht es nicht nur um die Gerätebedienung, sondern um den gesamten Messprozess.
