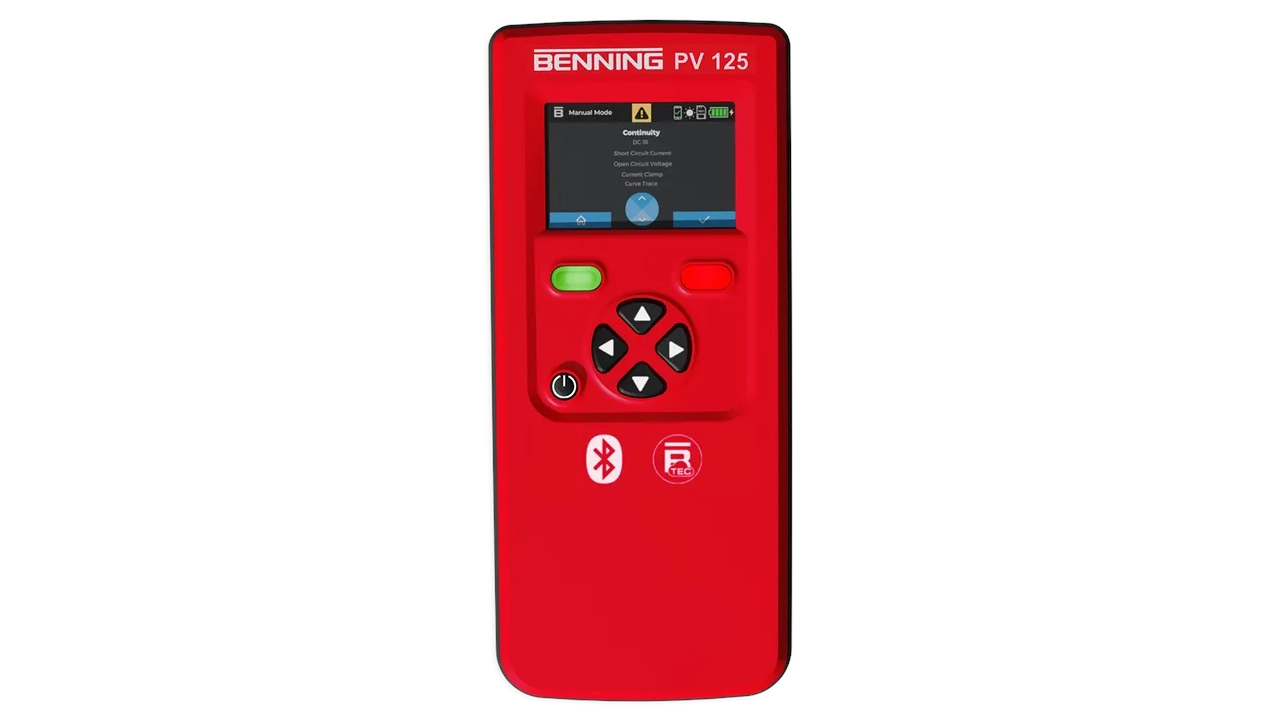

BENNING PV 125 miernik PV do 1500 V

BENNING PV 125 to kompaktowy miernik fotowoltaiczny do sieciowych systemów PV do 1500 V DC. Jest przeznaczony do badań odbiorczych i okresowych zgodnie z EN 62446-1 oraz EN 62446-2 z procedurami badawczymi kategorii 1.

BENNING PV 125 nadaje się do szybkich, mobilnych testów PV do 1500 V DC i może przekazywać wartości pomiarowe do cyfrowego procesu dokumentacji przez pamięć wewnętrzną, Bluetooth, połączenie LoRa z SUN 3 oraz BENNING Test Equipment Cloud. W przypadku zespołów O&M trzeba jednak uwzględnić, że ocena i sprawdzenie plausibility pomiarów nie odbywa się w pełni bezpośrednio na mierniku, lecz jest w dużej mierze wspierane przez aplikację BTEC i późniejszy etap dokumentacji. Dlatego PV 125 jest szczególnie sensowny wtedy, gdy priorytetem są proste przebiegi testowe, a dodatkowy krok dokumentacyjny jest świadomie zaplanowany w workflow.

Omów miernik Porównaj mierniki PV
  • do badań sieciowych systemów PV do 1500 V DC
  • procedury AUTO i pomiary manualne
  • kompatybilny z BTEC do dokumentacji i tworzenia protokołów

Opis

Do czego nadaje się BENNING PV 125?

BENNING PV 125 to zasilany akumulatorowo miernik fotowoltaiczny dla elektryków i technicznych zespołów O&M, które muszą badać i dokumentować stringi PV oraz sieciowe instalacje fotowoltaiczne.

Urządzenie wspiera kluczowe badania w terenie: rezystancję przewodu ochronnego, automatyczne wskazanie polaryzacji napięcia, napięcie obwodu otwartego, prąd zwarciowy, rezystancję izolacji oraz pomiary prądu i mocy roboczej w połączeniu z opcjonalnym BENNING CM 3-PV.

W produktywnym zastosowaniu na farmie fotowoltaicznej istotny jest nie tylko zakres pomiarowy. Decydujące jest to, czy przebieg pomiaru, akcesoria, struktura pamięci, dokumentacja BTEC i rutyna zespołu pasują do siebie. Właśnie w tym miejscu sunparq może wspierać assessment, szkolenie, rollout i Operational Readiness.

Funkcje pomiarowe

Co można zmierzyć za pomocą BENNING PV 125

Poniższe zestawienie podsumowuje główne funkcje pomiarowe z karty danych i instrukcji obsługi oraz klasyfikuje je pod kątem praktycznego zastosowania O&M.

Rezystancja przewodu ochronnego RPE Pomiar rezystancji przewodu ochronnego prądem testowym DC 200 mA
Napięcie obwodu otwartego PV UOC Napięcie obwodu otwartego modułu PV lub stringu PV od 10 V do 1500 V DC
Prąd zwarciowy ISC Prąd zwarciowy modułu PV lub stringu PV od 0,5 A do 25 A DC
Rezystancja izolacji RISO 0,05 MΩ do 999 MΩ przy napięciach testowych 250 / 500 / 1000 / 1500 V
Automatyczny pomiar 1 Polaryzacja, UOC, ISC i RISO
Automatyczny pomiar 2 Pomiar mocy roboczej DC w połączeniu z BENNING CM 3-PV
Automatyczny pomiar 3 RPE i UPE dwubiegunowo
Prąd roboczy / prąd AC 0,1 A do 400 A przez BENNING CM 3-PV
Moc robocza DC 0,50 kW do 600 kW przez BENNING CM 3-PV
Irradiance & temperatura 100 W/m² do 1500 W/m² oraz -30 °C do +125 °C przez BENNING SUN 3
Napięcie dwubiegunowe 10 V do 440 V AC/DC

Zestaw PV 125

Miernik PV, pomiar irradiance i cęgi prądowe w zestawie

PV 125 może być używany jako kompaktowe urządzenie główne. Do pełnego włączenia parametrów środowiskowych i pomiarów mocy roboczej stosuje się SUN 3 oraz CM 3-PV jako opcjonalne akcesoria.

BENNING PV 125

Urządzenie główne do procedur AUTO, pomiarów manualnych, RPE, UOC, ISC, RISO, zarządzania pamięcią i dokumentacji przez BTEC.

BENNING SUN 3

Miernik irradiance i temperatury z technologią radiową LoRa, cyfrowym kompasem, miernikiem kąta nachylenia i rejestratorem danych dla 5000 rekordów.

BENNING CM 3-PV

Cyfrowy multimetr cęgowy TRUE-RMS do instalacji PV z napięciem systemowym 1500 V DC, 400 A AC/DC i połączeniem radiowym z PV 125.

Dane techniczne

Najważniejsze dane techniczne w skrócie

Tabela redukuje dane producenta do najważniejszych wartości dla technicznych decydentów w zespołach O&M.

Model BENNING PV 125
Numer artykułu 10241491
Kategoria urządzenia Miernik fotowoltaiczny do sieciowych systemów PV do 1500 V
Wyświetlacz 3,5" kolorowy wyświetlacz z przyciskami nawigacyjnymi i kolorowymi przyciskami funkcyjnymi
Rezystancja przewodu ochronnego RPE 0,05 Ω do 199 Ω
Napięcie obwodu otwartego UOC 10 V do 1500 V DC
Prąd zwarciowy ISC 0,5 A do 25 A DC
Rezystancja izolacji RISO 0,05 MΩ do 999 MΩ; napięcia testowe 250 / 500 / 1000 / 1500 V
Prąd roboczy DC / prąd AC 0,1 A do 400 A przez BENNING CM 3-PV
Moc robocza DC 0,50 kW do 600 kW przez BENNING CM 3-PV
Irradiance 100 W/m² do 1500 W/m² przez BENNING SUN 3
Temperatura modułu PV / otoczenia -30 °C do +125 °C przez BENNING SUN 3
Napięcie dwubiegunowe 10 V do 440 V AC/DC
Pamięć / interfejsy 1000 stringów PV; Bluetooth; radio / LoRa
Kategoria pomiarowa CAT IV 1000 V
Zasilanie Pakiet akumulatorów Li-ion 11,55 V / 2930 mAh z ładowarką
Wymiary / masa ok. 265 × 115 × 78 mm; ok. 1 kg

Dane & komunikacja

Od wartości pomiarowej do dokumentacji gotowej do weryfikacji

PV 125 jest zaprojektowany z myślą o prostej obsłudze w terenie. W zastosowaniu produkcyjnym warto wcześniej zdefiniować, jak dane pomiarowe i raporty będą prowadzone w firmie.

Dokumentacja BTEC

BENNING Test Equipment Cloud wspiera dokumentację i tworzenie protokołów. Dla zespołów ważne jest, aby przed rolloutem jasno zdefiniować strukturę obiektów, odpowiedzialności i logikę raportów.

Bluetooth

Bluetooth służy do wymiany danych i parowania z urządzeniami mobilnymi. W praktyce trzeba ustalić, które urządzenie końcowe będzie używane do transferu danych i dokumentacji.

LoRa do SUN 3

SUN 3 przesyła wartości irradiance i temperatury przez LoRa o dużym zasięgu do systemu PV 125, wspierając w ten sposób workflow pomiarowy w terenie.

Połączenie radiowe z CM 3-PV

Przez interfejs radiowy BENNING CM 3-PV może zostać włączony do przebiegu pomiarowego dla danych prądu roboczego i mocy.

Normy & bezpieczeństwo

Klasyfikacja normatywna BENNING PV 125

Poniższe normy i wymagania pochodzą z instrukcji obsługi i karty danych.

Badania PV

Badania odbiorcze i okresowe sieciowych systemów PV zgodnie z EN 62446-1 i EN 62446-2 z procedurami badawczymi kategorii 1.

Bezpieczeństwo elektryczne

W dokumentacji wymieniono m.in. EN 61010-1, EN 61010-2-034 oraz EN 61557-1, -2, -4 i -10.

Radio & EMC

Urządzenie jest zaprojektowane zgodnie z wymienionymi dyrektywami UE i normami, m.in. 2014/30/UE, 2014/35/UE, 2014/53/UE, IEC / EN 61326-1, EN 300 220-2 i EN 301 489-3.

Zakres dostawy & akcesoria

Co należy do PV 125 i co rozszerza workflow

Przy solidnym wdrożeniu w zespole warto patrzeć nie tylko na urządzenie główne, lecz także na przewody pomiarowe, akumulator, akcesoria i praktyczne przekazanie danych do dokumentacji.

Zakres dostawy PV 125

Miernik PV, zestaw przewodów pomiarowych 4 mm, kompatybilny z MC4 zestaw przewodów pomiarowych PV, ładowarka, pakiet akumulatorów Li-ion, torba transportowa i do przechowywania, instrukcja obsługi i protokół badań.

Opcjonalne akcesoria pomiarowe

BENNING CM 3-PV, BENNING SUN 3, przewód pomiarowy 40 m BENNING TA 5, uchwyt modułu PV, przyssawkowy czujnik temperatury i zestaw przewodów pomiarowych z adapterem Y do pomiarów mocy.

Znaczenie dla rollout

Akcesoria często decydują o tym, czy proces terenowy naprawdę działa: zasięg, punkty pomiarowe, temperatura modułu, pomiar mocy i bezpieczne prowadzenie przewodów powinny zostać wyjaśnione przed użyciem.

Downloads

Dokumenty do BENNING PV 125

PDF Instrukcja obsługi Obsługa, bezpieczeństwo, zakresy pomiarowe, przebiegi pomiarów i utrzymanie PDF Karta katalogowa Cechy, dane techniczne, akcesoria i informacje o BTEC

Klasyfikacja

Kiedy BENNING PV 125 może dobrze pasować - i kiedy trzeba to wcześniej sprawdzić

Decyzję o wyborze miernika PV trzeba zawsze rozpatrywać w kontekście zadania pomiarowego, struktury zespołu, akcesoriów, zarządzania danymi i raportowania.

Może dobrze pasować, gdy …

  • twój zespół musi wykonywać badania kategorii 1 na sieciowych systemach PV do 1500 V.
  • potrzebny jest kompaktowy tester z procedurami AUTO.
  • dokumentacja BTEC i workflow protokołów są ważne.
  • SUN 3 i CM 3-PV jako akcesoria mogą zostać sensownie włączone w proces terenowy.

Sprawdź wcześniej, gdy …

  • potrzebny jest dodatkowo pomiar krzywej I-V lub dalsza analiza kategorii 2.
  • kilku techników o różnych rutynach ma mierzyć i dokumentować w jednolity sposób.
  • nie istnieje jeszcze jasna struktura obiektu, falownika, stringu lub danych.
  • wymagania raportowe operatora, asset managera lub klienta mocno się różnią.

Porównanie dla technicznych decydentów O&M

Porównaj mierniki PV do 1500 V w uporządkowany sposób

Porównaj zakres pomiarowy, funkcje pomiarowe, software, obsługę danych i zdolność raportowania różnych rozwiązań pomiarowych PV do praktycznego zastosowania na farmie fotowoltaicznej.

Do porównania

Następne kroki

Od urządzenia do produktywnego procesu pomiaru i dokumentacji

Zastosowanie BENNING PV 125 jest tylko częścią rozwiązania. Decydujące jest, aby twój zespół opanował pomiar, akcesoria, strukturę danych BTEC i raportowanie jako powtarzalny proces.

Assessment

Dla zespołów, które przed zakupem lub wdrożeniem chcą wyjaśnić, czy PV 125, akcesoria, BTEC i wymagania raportowe pasują do własnego procesu O&M.

Assessment

Rollout

Dla firm, które chcą wdrożyć miernik, akcesoria, dokumentację cloud, szkolenie zespołu i raportowanie jako wspólny proces pracy.

Rollout

Operational Readiness

Dla zespołów, które po wdrożeniu potrzebują bieżącego supportu, onboardingu, report reviews i dopracowania procesu.

Operational Readiness

FAQ

Najczęstsze pytania o BENNING PV 125

Poniższe pytania pomagają ocenić, kiedy BENNING PV 125 może być sensownie stosowany w O&M farm fotowoltaicznych oraz jakie punkty trzeba uwzględnić przy praktyce pomiarowej, dokumentacji BTEC, akcesoriach i raportowaniu.

Czy BENNING PV 125 nadaje się do badań do 1500 V DC?

Tak. BENNING PV 125 jest przeznaczony do badań sieciowych systemów PV do 1500 V DC i nadaje się tym samym do podstawowych zadań testowych w nowoczesnych instalacjach PV.

Konkretne zastosowanie trzeba jednak zawsze porównać ze strukturą instalacji, zadaniem pomiarowym, warunkami bezpieczeństwa i wymaganiem badawczym.

W jakich sytuacjach O&M PV 125 jest szczególnie odpowiedni?

PV 125 jest szczególnie interesujący wtedy, gdy priorytetem są szybkie, mobilne badania kategorii 1, a wartości pomiarowe mają być następnie dokumentowane cyfrowo.

Dla zespołów O&M ważne jest świadome zaplanowanie dodatkowego kroku dokumentacyjnego. Plausibility check i dalsze przetwarzanie pomiarów nie odbywają się w pełni bezpośrednio na mierniku, lecz w dużej mierze przez aplikację BTEC i późniejszy proces dokumentacji.

Jaką rolę odgrywa BTEC?

BTEC oznacza BENNING Test Equipment Cloud i wspiera zarządzanie danymi, dokumentację oraz tworzenie protokołów. Dane pomiarowe mogą dzięki temu zostać przeniesione do cyfrowego procesu badań i raportowania.

W praktyce warto wcześniej zdefiniować, jak w BTEC będą odwzorowane struktura obiektów, punkty pomiarowe, zadania badawcze, odpowiedzialności i wymagania raportowe. W kontekście O&M ten krok jest ważny, aby dokumentacja była później czytelna, sprawdzalna i efektywna w użyciu.

Czy wynik pomiaru można ocenić bezpośrednio na urządzeniu?

PV 125 umożliwia szybkie pomiary i zapisuje wartości pomiarowe do dalszego przetwarzania. Pełna ocena, strukturyzacja i dokumentacja pomiarów nie odbywa się jednak wyłącznie na urządzeniu, lecz przede wszystkim przez aplikację BTEC i późniejszy workflow dokumentacyjny.

Dla zespołów O&M oznacza to: PV 125 może dobrze działać, jeśli cyfrowy krok obróbki po pomiarze jest jasno zorganizowany. Bez czystej struktury obiektów, archiwizacji danych i logiki raportów nakład dokumentacyjny w pracy operacyjnej może wzrosnąć.

Jakie akcesoria są istotne dla PV 125?

Szczególnie istotne są BENNING SUN 3 do irradiance, temperatury modułu i otoczenia oraz BENNING CM 3-PV do prądu roboczego i mocy roboczej.

Dodatkowo ważne dla procesu terenowego mogą być odpowiednie przewody pomiarowe, adaptery Y, czujniki temperatury i jasne przygotowanie punktów pomiarowych. Decydujące jest to, aby akcesoria, zadanie pomiarowe i logika dokumentacji pasowały do siebie.

Czy PV 125 może mierzyć krzywe I-V?

PV 125 należy przede wszystkim klasyfikować jako miernik do procedur badawczych kategorii 1. Jeśli potrzebny jest pomiar krzywej I-V, analiza STC lub dalej idące analizy kategorii 2, trzeba sprawdzić inne urządzenie albo uzupełniający workflow.

Dla zespołów O&M ważne jest więc, aby przed wyborem urządzenia wyjaśnić, czy wystarczą proste badania, czy regularnie potrzebny jest pomiar krzywych i głębsza ocena performance.

Jak sunparq wspiera wdrożenie?

sunparq może wspierać zastosowanie BENNING PV 125 przez assessment, szkolenie, rollout, Operational Readiness lub Critical Support. Nie chodzi tylko o obsługę urządzenia, ale o cały proces pomiaru i dokumentacji.

Obejmuje to klasyfikację zadań pomiarowych, dobór akcesoriów, przygotowanie workflow w terenie, strukturę danych BTEC, logikę raportów oraz pytanie, czy PV 125 pasuje do rzeczywistych wymagań O&M.
