PV-Messgerät · 1500 V DC · BTEC-Cloud

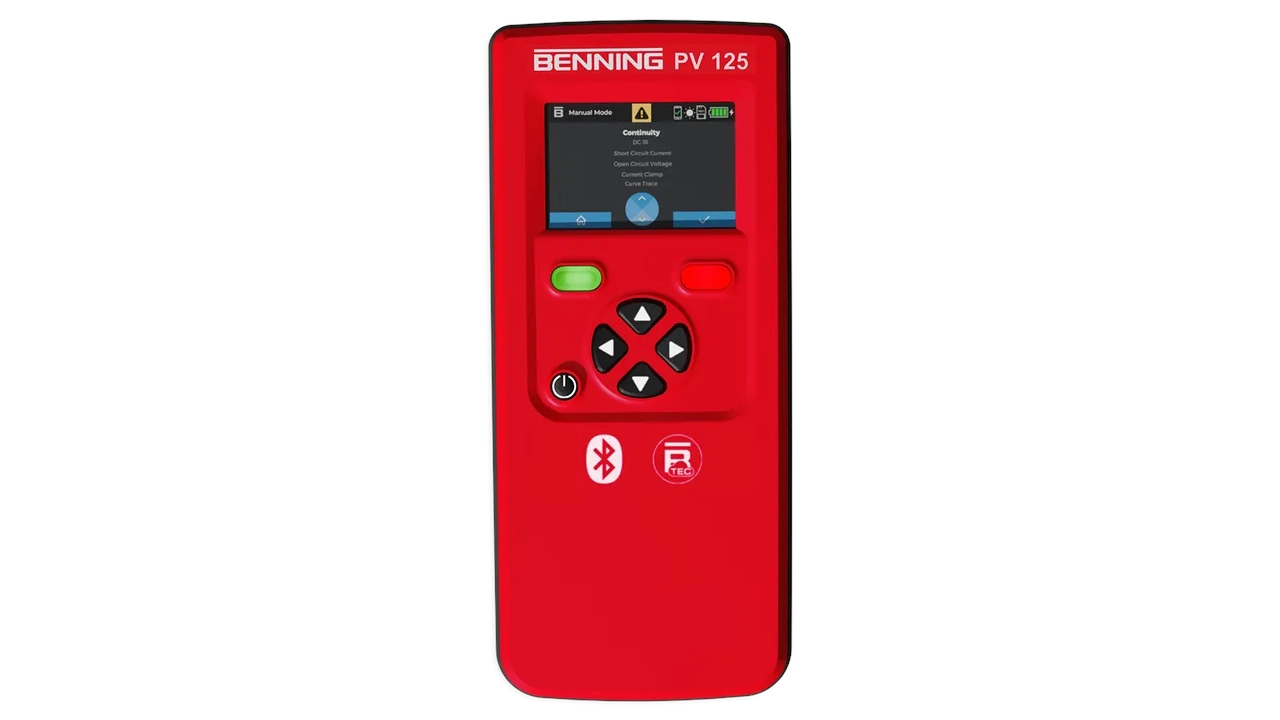

BENNING PV 125 PV-Messgerät bis 1500 V

Der BENNING PV 125 ist ein kompaktes Photovoltaik-Messgerät für netzgekoppelte PV-Systeme bis 1500 V DC. Es ist für Inbetriebnahme- und Wiederholungsprüfungen nach DIN EN 62446-1 und DIN EN 62446-2 mit Prüfverfahren nach Kategorie 1 ausgelegt.

Der BENNING PV 125 eignet sich für schnelle, mobile PV-Prüfungen bis 1500 V DC und kann Messwerte über internen Speicher, Bluetooth, LoRa-Anbindung an SUN 3 und die BENNING Test Equipment Cloud in einen digitalen Dokumentationsprozess überführen. Für O&M-Teams sollte jedoch berücksichtigt werden, dass die Bewertung und Plausibilisierung der Messungen nicht vollständig direkt am Messgerät erfolgt, sondern wesentlich über die BTEC-App bzw. die anschließende Dokumentation unterstützt wird. Dadurch ist der PV 125 besonders dann sinnvoll, wenn einfache Prüfabläufe im Vordergrund stehen und der zusätzliche Dokumentationsschritt bewusst in den Workflow eingeplant wird.

Messgerät besprechen PV-Messgeräte vergleichen
  • für Prüfungen netzgekoppelter PV-Systeme bis 1500 V DC
  • AUTO-Prüfabläufe und manuelle Messungen
  • BTEC-kompatibel für Dokumentation und Protokollerstellung

Beschreibung

Wofür eignet sich der BENNING PV 125?

Der BENNING PV 125 ist ein batteriebetriebenes Photovoltaik-Messgerät für Elektrofachkräfte und technische O&M-Teams, die PV-Strings und netzgekoppelte PV-Anlagen prüfen und dokumentieren müssen.

Das Gerät unterstützt zentrale Prüfungen im Feld: Schutzleiterwiderstand, automatische Anzeige der Spannungspolarität, Leerlaufspannung, Kurzschlussstrom, Isolationswiderstand sowie Betriebsstrom- und Betriebsleistungsmessungen in Verbindung mit dem optionalen BENNING CM 3-PV.

Für den produktiven Einsatz im Solarpark ist nicht nur der Messbereich relevant. Entscheidend ist, wie Messablauf, Zubehör, Speicherstruktur, BTEC-Dokumentation und Teamroutine zusammenpassen. Genau an dieser Schnittstelle kann sunparq bei Assessment, Schulung, Rollout und Operational Readiness unterstützen.

Messfunktionen

Was mit dem BENNING PV 125 gemessen werden kann

Die folgende Übersicht fasst die zentralen Messfunktionen aus Datenblatt und Bedienungsanleitung zusammen und ordnet sie für den praktischen O&M-Einsatz ein.

Schutzleiterwiderstand RPE Schutzleiterwiderstands-Messung mit 200 mA-DC-Prüfstrom
PV-Leerlaufspannung UOC Leerlaufspannung am PV-Modul oder PV-Strang von 10 V bis 1500 V DC
Kurzschlussstrom ISC Kurzschlussstrom am PV-Modul oder PV-Strang von 0,5 A bis 25 A DC
Isolationswiderstand RISO 0,05 MΩ bis 999 MΩ mit Prüfspannungen 250 / 500 / 1000 / 1500 V
Automessung 1 Polarität, UOC, ISC und RISO
Automessung 2 DC-Betriebsleistungsmessung in Verbindung mit BENNING CM 3-PV
Automessung 3 RPE und UPE zweipolig
Betriebsstrom / AC-Strom 0,1 A bis 400 A über BENNING CM 3-PV
DC-Betriebsleistung 0,50 kW bis 600 kW über BENNING CM 3-PV
Einstrahlung & Temperatur 100 W/m² bis 1500 W/m² sowie -30 °C bis +125 °C über BENNING SUN 3
Spannung zweipolig 10 V bis 440 V AC/DC

PV 125 Set

PV-Messgerät, Einstrahlungsmessung und Stromzange im Set

Der PV 125 kann als kompaktes Hauptgerät eingesetzt werden. Für eine vollständige Einbindung von Umweltparametern und Betriebsleistungsmessungen kommen SUN 3 und CM 3-PV als optionales Zubehör hinzu.

BENNING PV 125

Hauptgerät für AUTO-Prüfabläufe, manuelle Messungen, RPE, UOC, ISC, RISO, Speicherverwaltung und Dokumentation über BTEC.

BENNING SUN 3

Einstrahlungs- und Temperaturmessgerät mit LoRa-Funktechnologie, digitalem Kompass, Neigungswinkelmesser und Datenlogger für 5000 Datensätze.

BENNING CM 3-PV

TRUE-RMS Digital-Stromzangen-Multimeter für PV-Anlagen mit 1500 V DC Systemspannung, 400 A AC/DC und Funkverbindung zum PV 125.

Technische Daten

Wichtige technische Daten im Überblick

Die Tabelle reduziert die Herstellerangaben auf die wichtigsten Eckwerte für technische Entscheider in O&M-Teams.

Modell BENNING PV 125
Artikelnummer 10241491
Gerätekategorie Photovoltaik-Messgerät für netzgekoppelte PV-Systeme bis 1500 V
Anzeige 3,5" Farbdisplay mit Navigations- und farbigen Funktionstasten
Schutzleiterwiderstand RPE 0,05 Ω bis 199 Ω
Leerlaufspannung UOC 10 V bis 1500 V DC
Kurzschlussstrom ISC 0,5 A bis 25 A DC
Isolationswiderstand RISO 0,05 MΩ bis 999 MΩ; Prüfspannungen 250 / 500 / 1000 / 1500 V
DC-Betriebsstrom / AC-Strom 0,1 A bis 400 A über BENNING CM 3-PV
DC-Betriebsleistung 0,50 kW bis 600 kW über BENNING CM 3-PV
Einstrahlung 100 W/m² bis 1500 W/m² über BENNING SUN 3
PV-Modul- / Umgebungstemperatur -30 °C bis +125 °C über BENNING SUN 3
Spannung zweipolig 10 V bis 440 V AC/DC
Speicher / Schnittstellen 1000 PV-Stränge; Bluetooth; Funk / LoRa
Messkategorie CAT IV 1000 V
Stromversorgung Li-Ionen-Akkupack 11,55 V / 2930 mAh mit Ladeschale
Abmessungen / Gewicht ca. 265 × 115 × 78 mm; ca. 1 kg

Daten & Kommunikation

Vom Messwert zur prüffähigen Dokumentation

Der PV 125 ist auf einfache Feldbedienung ausgelegt. Für den produktiven Einsatz sollte vorab definiert werden, wie Messdaten und Reports im Unternehmen geführt werden.

BTEC-Dokumentation

Die BENNING Test Equipment Cloud unterstützt Dokumentation und Protokollerstellung. Für Teams ist wichtig, Objektstruktur, Verantwortlichkeiten und Reportlogik vor dem Rollout sauber zu definieren.

Bluetooth

Bluetooth dient dem Datenaustausch und der Kopplung mit mobilen Geräten. In der Praxis muss festgelegt werden, welches Endgerät für Datenübertragung und Dokumentation genutzt wird.

LoRa zu SUN 3

SUN 3 überträgt Einstrahlungs- und Temperaturwerte per LoRa mit großer Reichweite an das PV 125-System und unterstützt dadurch den Messworkflow im Feld.

Funk zu CM 3-PV

Über die Funkschnittstelle kann das BENNING CM 3-PV für Betriebsstrom- und Leistungsdaten in den Messablauf eingebunden werden.

Normen & Sicherheit

Normative Einordnung des BENNING PV 125

Die folgenden Normen und Anforderungen stammen aus Bedienungsanleitung und Datenblatt.

PV-Prüfung

Inbetriebnahme- und Wiederholungsprüfung netzgekoppelter PV-Systeme nach DIN EN 62446-1 und DIN EN 62446-2 mit Prüfverfahren Kategorie 1.

Elektrische Sicherheit

In der Dokumentation werden u. a. DIN EN 61010-1, DIN EN 61010-2-034 sowie DIN EN 61557-1, -2, -4 und -10 genannt.

Funk & EMV

Das Gerät ist gemäß den genannten EU-Richtlinien und Normen ausgelegt, u. a. 2014/30/EU, 2014/35/EU, 2014/53/EU, IEC / DIN EN 61326-1, DIN EN 300 220-2 und DIN EN 301 489-3.

Lieferumfang & Zubehör

Was zum PV 125 gehört und was den Workflow erweitert

Für eine belastbare Einführung im Team sollte nicht nur das Hauptgerät betrachtet werden, sondern auch Messleitungen, Akku, Zubehör und die praktische Datenübergabe in die Dokumentation.

Lieferumfang PV 125

PV-Messgerät, 4 mm-Messleitungsset, MC4-kompatibles PV-Messleitungsset, Ladeschale, Li-Ionen-Akkupack, Transport- und Aufbewahrungstasche, Bedienungsanleitung und Prüfprotokoll.

Optionales Messzubehör

BENNING CM 3-PV, BENNING SUN 3, 40 m-Messleitung BENNING TA 5, PV-Modulhalterung, Saugnapf-Temperaturfühler und Y-Adapter-Messleitungsset für Leistungsmessungen.

Rollout-Relevanz

Zubehör entscheidet oft darüber, ob der Feldprozess wirklich funktioniert: Reichweite, Messpunkte, Modultemperatur, Leistungsmessung und sichere Leitungsführung sollten vor dem Einsatz geklärt werden.

Downloads

Dokumente zum BENNING PV 125

PDF Bedienungsanleitung Bedienung, Sicherheit, Messbereiche, Messabläufe und Instandhaltung PDF Datenblatt Leistungsmerkmale, technische Daten, Zubehör und BTEC-Hinweise

Einordnung

Wann der BENNING PV 125 gut passen kann - und wann vorher geprüft werden sollte

Die Entscheidung für ein PV-Messgerät sollte immer im Zusammenhang mit Messaufgabe, Teamstruktur, Zubehör, Datenmanagement und Reporting betrachtet werden.

Kann gut passen, wenn …

  • dein Team Kategorie-1-Prüfungen an netzgekoppelten PV-Systemen bis 1500 V durchführen muss.
  • ein kompakter Tester mit AUTO-Prüfabläufen gesucht wird.
  • BTEC-Dokumentation und ein Protokoll-Workflow wichtig sind.
  • SUN 3 und CM 3-PV als Zubehör sinnvoll in den Feldprozess integriert werden können.

Vorher prüfen, wenn …

  • zusätzlich I-U-Kennlinienmessung oder weitergehende Kategorie-2-Analyse benötigt wird.
  • mehrere Techniker mit unterschiedlichen Routinen einheitlich messen und dokumentieren sollen.
  • noch keine klare Objekt-, Wechselrichter-, String- oder Datenstruktur existiert.
  • Reporting-Anforderungen von Betreiber, Asset Manager oder Kunde stark variieren.

Vergleich für technische O&M-Entscheider

PV-Messgeräte bis 1500 V strukturiert vergleichen

Vergleiche Messbereich, Messfunktionen, Software, Datenhandling und Reporting-Fähigkeit verschiedener PV-Messlösungen für den praktischen Einsatz im Solarpark.

Zum Vergleich

Nächste Schritte

Vom Gerät zum produktiven Mess- und Dokumentationsprozess

Der Einsatz des BENNING PV 125 ist nur ein Teil der Lösung. Entscheidend ist, dass dein Team Messung, Zubehör, BTEC-Datenstruktur und Reporting als wiederholbaren Prozess beherrscht.

Assessment

Für Teams, die vor Beschaffung oder Einführung klären möchten, ob PV 125, Zubehör, BTEC und Reportinganforderungen zum eigenen O&M-Prozess passen.

Assessment

Rollout

Für Unternehmen, die Messgerät, Zubehör, Cloud-Dokumentation, Team-Schulung und Reporting als gemeinsamen Arbeitsprozess einführen möchten.

Rollout

Operational Readiness

Für Teams, die nach Einführung laufenden Support, Onboarding, Report Reviews und Prozessnachschärfung benötigen.

Operational Readiness

FAQ

Häufige Fragen zum BENNING PV 125

Die folgenden Fragen helfen bei der Einordnung, wann der BENNING PV 125 im Solarpark-O&M sinnvoll eingesetzt werden kann und welche Punkte bei Messpraxis, BTEC-Dokumentation, Zubehör und Reporting berücksichtigt werden sollten.

Ist der BENNING PV 125 für Prüfungen bis 1500 V DC geeignet?

Ja. Der BENNING PV 125 ist für Prüfungen an netzgekoppelten PV-Systemen bis 1500 V DC ausgelegt und eignet sich damit für grundlegende Prüfaufgaben an modernen PV-Anlagen.

Der konkrete Einsatz sollte jedoch immer mit Anlagenstruktur, Messaufgabe, Sicherheitsbedingungen und Prüfanforderung abgeglichen werden.

Für welche O&M-Situationen ist der PV 125 besonders geeignet?

Der PV 125 ist besonders interessant, wenn schnelle, mobile Kategorie-1-Prüfungen im Vordergrund stehen und Messwerte anschließend digital dokumentiert werden sollen.

Für O&M-Teams ist wichtig, den zusätzlichen Dokumentationsschritt bewusst einzuplanen. Die Plausibilisierung und Weiterverarbeitung der Messungen erfolgt nicht vollständig direkt am Messgerät, sondern wesentlich über die BTEC-App bzw. den anschließenden Dokumentationsprozess.

Welche Rolle spielt BTEC?

BTEC steht für BENNING Test Equipment Cloud und unterstützt Datenverwaltung, Dokumentation und Protokollerstellung. Messdaten können dadurch in einen digitalen Prüf- und Reportingprozess überführt werden.

In der Praxis sollte vorab definiert werden, wie Objektstruktur, Messpunkte, Prüfaufgaben, Verantwortlichkeiten und Reportanforderungen in BTEC abgebildet werden. Gerade im O&M-Kontext ist dieser Schritt wichtig, damit die Dokumentation später nachvollziehbar und effizient nutzbar ist.

Kann das Messergebnis direkt am Gerät bewertet werden?

Der PV 125 ermöglicht schnelle Messungen und speichert Messwerte für die weitere Verarbeitung. Eine vollständige Bewertung, Strukturierung und Dokumentation der Messungen erfolgt jedoch nicht ausschließlich am Gerät, sondern insbesondere über die BTEC-App und den nachgelagerten Dokumentationsworkflow.

Für O&M-Teams bedeutet das: Der PV 125 kann gut funktionieren, wenn der digitale Nachbearbeitungsschritt klar organisiert ist. Ohne saubere Objektstruktur, Datenablage und Reportlogik kann der Dokumentationsaufwand im Betrieb jedoch steigen.

Welche Zubehörgeräte sind für den PV 125 relevant?

Besonders relevant sind BENNING SUN 3 für Einstrahlung, Modul- und Umgebungstemperatur sowie BENNING CM 3-PV für Betriebsstrom und Betriebsleistung.

Zusätzlich können passende Messleitungen, Y-Adapter, Temperaturfühler und eine klare Vorbereitung der Messpunkte für den Feldprozess wichtig sein. Entscheidend ist, dass Zubehör, Messaufgabe und Dokumentationslogik zusammenpassen.

Kann der PV 125 I-U-Kennlinien messen?

Der PV 125 ist primär als Messgerät für Prüfverfahren der Kategorie 1 einzuordnen. Wenn I-U-Kennlinienmessung, STC-Auswertung oder weitergehende Kategorie-2-Analysen benötigt werden, sollte ein anderes Messgerät oder ein ergänzender Workflow geprüft werden.

Für O&M-Teams ist deshalb vor der Geräteauswahl wichtig zu klären, ob einfache Prüfungen ausreichen oder ob Kennlinienmessung und tiefere Performance-Bewertung regelmäßig erforderlich sind.

Wie unterstützt sunparq bei der Einführung?

sunparq kann den Einsatz des BENNING PV 125 über Assessment, Schulung, Rollout, Operational Readiness oder Critical Support begleiten. Dabei geht es nicht nur um die Gerätebedienung, sondern um den gesamten Mess- und Dokumentationsprozess.

Dazu gehören die Einordnung der Messaufgaben, Zubehörauswahl, Vorbereitung des Feldworkflows, BTEC-Datenstruktur, Reportlogik und die Frage, ob der PV 125 zur tatsächlichen O&M-Anforderung passt.
